Типичные ошибки при подключении и монтаже ИБП

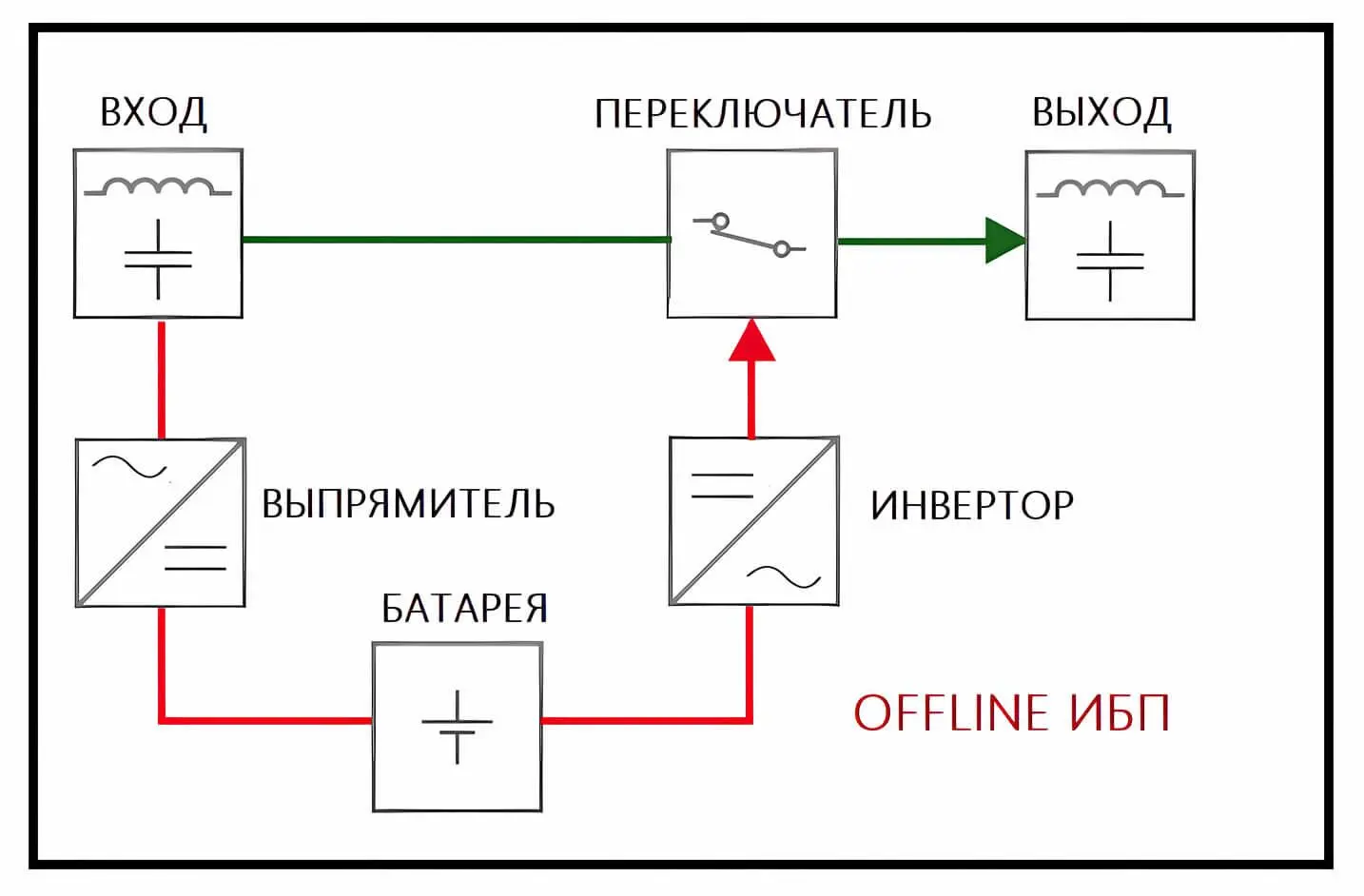

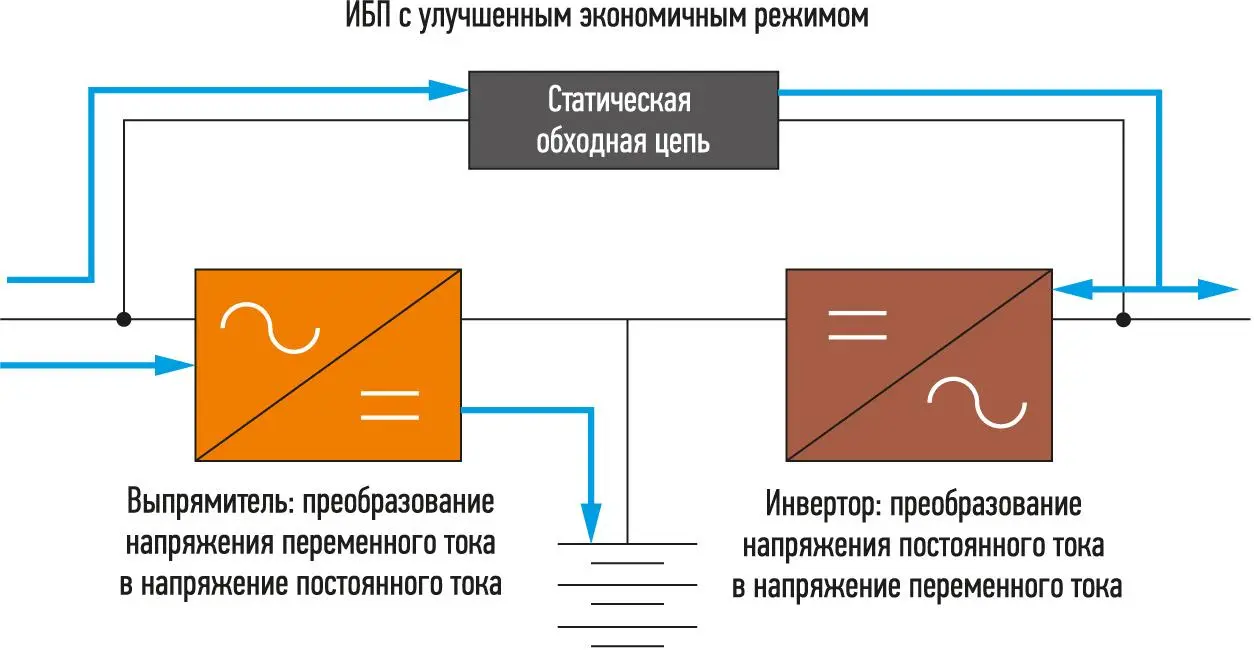

Главной и частой проблемой считается отсутствие байпасной линии в системе бесперебойного питания. Это глубокое нарушение, сильно уменьшающее  надежность всего энергетического комплекса. Байпас позволяет вручную или автоматически переключать электроснабжение нагрузки непосредственно от сети, минуя ИБП, что необходимо для проведения технического обслуживания или в случае выхода оборудования из строя. Без этой важной функции ремонт или замена компонентов системы потребуют полного отключения питания потребителей, что недопустимо для критически важного оборудования.

При организации байпасной линии очень важно правильно решить вопрос, необходимо ставить УЗО до или после стабилизатора, чтобы обеспечить корректную работу защиты от токов утечки. Прибор защитного отключения должен монтироваться так, чтобы он мог корректно выполнять функции при любом режиме действия энергокомплекса. Опытные электрики рекомендуют монтировать УЗО после блока стабилизированного напряжения, чтобы избежать ложных срабатываний, вызванных особенностями работы преобразовательной техники.

Неправильная установка УЗО перед ИБП

Монтаж устройств защитного отключения непосредственно перед источником бесперебойного питания стал серьезной ошибкой, приводящей к постоянным ложным срабатываниям системы защиты. Это происходит из-за особенностей функционирования импульсных преобразователей, которые создают дифференциальные токи утечки, воспринимаемые УЗО как аварийная ситуация. В результате система постоянно отключает питание, делая невозможной нормальную работу подключенного оборудования.

Для обеспечения надежной защиты системы необходимо использовать специальный предохранитель для ИБП, который устанавливается в соответствии с рекомендациями производителя. Такой предохранитель защищает оборудование от токов короткого замыкания и перегрузок, обеспечивая безопасность эксплуатации. Важно правильно подобрать номинал и характеристики защитного устройства, чтобы он обеспечивал корректную защиту без ложных срабатываний.

Общая нейтраль при работе однофазного ИБП

Использование общей нейтрали для разных однофазных нагрузок при питании от ИБП создает серьезные проблемы в системы электроснабжения. Это приводит к неравномерной нагрузке на фазы, перекосу напряжений и некорректной работе защитных приборов. Особенно критично такая ошибка проявляется при использовании устройств защитного отключения, которые срабатывают ложно либо не выполняют свои функции при реальной аварийной ситуации.

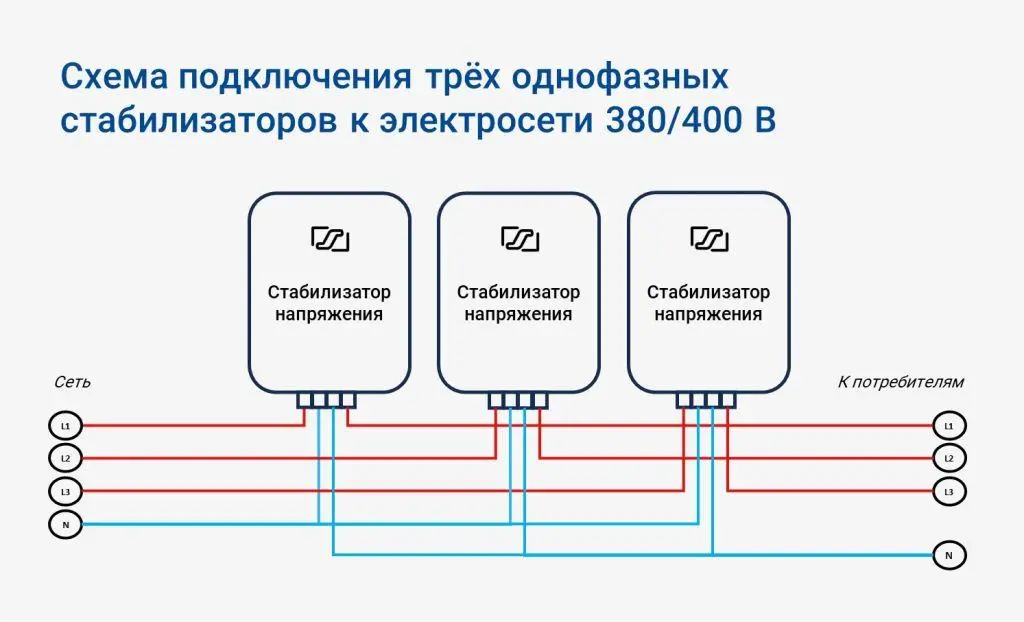

При проектировании системы электропитания важно разобраться, так все-таки ставить УЗО до стабилизатора или после.  И это важно сделать для каждой конкретной конфигурации энергоустановок. Для однофазных источников бесперебойного питания рекомендуется организовать полностью независимую линию питания с индивидуальной нейтралью, чтобы избежать взаимного влияния разных потребителей. Это обеспечит корректную работу как самого источника, так и подключенных к нему приборов автоматического отключения в случае аварии. Логично использовать УЗО после питателя, защитив оборудование от поломок, а пользователей от ударов электрическим током. Нейтрали на входе и выходе бесперебойника обязательно изолируются для исключения ложных срабатываний.

Мы рассмотрели далеко не все существующие проблемы, допускаемые при проектировании систем питания. В практике имеет место также следующие ситуации:

1. Неправильный выбор места для размещения установки электроснабжения. Важно, чтобы была хорошая вентиляция и интенсивное охлаждение силовых компонентов, так как при работе они сильно нагреваются и увеличивается риск выхода из строя.
2. Игнорирование требований к климатическим условиям эксплуатации, особенно для моделей с свинцово-кислотными аккумуляторами. Эти батареи чувствительны к пониженным температурам. Накопители склонны к замерзанию и деградации в результате образования большого количества сульфата.
3. Отсутствие или некачественное выполнение заземления, необходимость которого часто недооценивается монтажниками. Это важный элемент безопасности, защищающий жизни пользователя и целостность установки.

Многие владельцы таких комплексов часто задают вопросы, а почему выбивает бесперебойник. Это явление обычно связано с неправильно подобранными защитными устройствами или ошибками в монтаже. Важно отметить, что в комплект современных систем VOLTS входят все необходимые средства безопасности и приборы защиты, включая специализированные автоматы и предохранители, подобранные для конкретной модели оборудования. Это гарантирует надежную и безопасную работу системы в различных условиях эксплуатации.

Неверное сечение кабелей и перегрев проводки

Очередной проблемой, приводящей к непредвиденной поломке оборудования, стало использование кабелей недостаточного сечения для подключения мощных ИБП. Это приводит к их перегреву, потерям напряжения и даже возгоранию. Особенно опасна такая ситуация в режиме работы от аккумуляторов, когда энергия в цепи постоянного тока достигает больших величин. Необходимо тщательно рассчитывать сечение проводников как для цепей питания от переменного тока, так и для DC-цепи, соединяющей аккумуляторные батареи с инвертором. Существуют таблицы выбора сечения проводников по номинальному току. Рассмотрим несколько вариантов:

• для передачи мощности до 4,1 кВт используя проводник не менее 1,5 мм кв.;
• для мощности 8,3 кВт применяют линии сечением 4 мм кв.;
• питание оборудования до 25,3 кВт требует применения линий из проводников 25 мм кв.

Если источник промышленный с питанием от сети трехфазного напряжения, то таблица сечений проводников выглядит по-другому. Для передачи мощности 10,5 кВт хватит линий из проводников до 1,5 мм кв.

Еще одной серьезной проблемой выступает появление встречного напряжения от разных источников при неправильном подключении резервных цепей питания. Это обычно происходит, если байпасная линия и выход инвертора окажутся подключенными параллельно без соответствующей блокировки. Такая ситуация не только выведет из строя оборудование, но и создаст серьезную опасность для персонала, выполняющего ремонтные работы на системе.

Отсутствие заземления или ошибки при его подключении

Надежное заземление стало обязательным требованием для безопасной эксплуатации любого мощного электрооборудования, включая ИБП. Отсутствие соединения с шиной PE или ошибки при обустройстве приводят к поражению людей электрическим током, некорректной работе установок и помехам в подключенной аппаратуре. Особое внимание нужно уделять заземлению корпусов установок и нейтральной точки в системах с изолированной нейтралью.

Для дополнительной безопасности рекомендуется использовать специальный автомат для ИБП, гарантирующий защиту от токов короткого замыкания и перегрузок. Такой предохранительный компонент должен быть правильно подобран по номинальному току и характеристикам срабатывания, чтобы обеспечить селективность с другими защитными устройствами в системе. Корректно подобранная и грамотно смонтированная защитная автоматика кратно увеличивает надежность и безопасность работы системы бесперебойного электроснабжения.

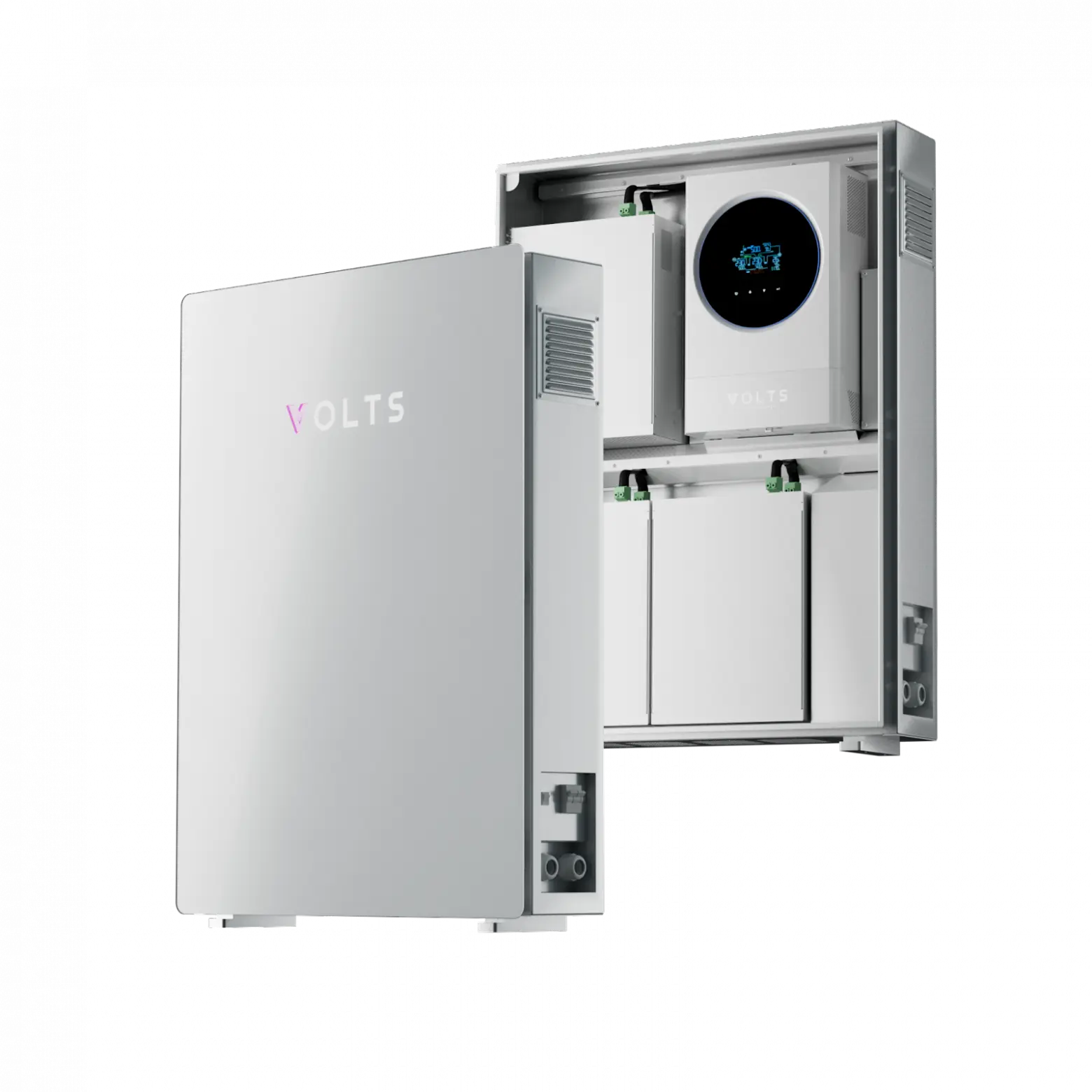

Современные литиевые накопители энергии VOLTS предлагают альтернативное варианты установок для организации резервного питания с рядом преимуществ перед традиционными ИБП. Эти системы гарантируют более длительное время автономной работы, компактные размеры, увеличенный срок службы и возможность расширения мощности путем параллельного подключения дополнительных накопителей. Они хорошо подходят для резервного питания частных домов, офисов и коммерческих объектов, где требуется надежное и качественное электропитание.

Литиевые, особенно, литий-железо-фосфатные АКБ отличаются большим сроком службы. В отличие от обычных накопителей эти служат в 2-3 раза дольше. Заявленный срок службы составляет 15 лет, доказанный на практике – 12. К тому же они легче, но плотность заряда в таких батареях ниже, чем в литий-ионных. Учитывая, что энергокомплексы обычно размещаются в специально отведенных помещениях, то это особо не имеет значения. Компания Вольт специализируется на сборке установок именно на таких ячейках.

В отличие от традиционных бесперебойников, накопители VOLTS имеют встроенную систему управления и защиты, включая правильно выбранный и калиброванный предохранитель для ИБП, что избавляет от необходимости самостоятельного поиска дополнительных компонентов. Система автоматически контролирует параметры работы, защищая устройства комплекса от перегрузок, коротких замыканий и других аварийных ситуаций. Это делает монтаж и эксплуатацию в разы проще и безопаснее по сравнению с обычными решениями.

Для гарантии безопасной и надежной работы системы бесперебойного питания необходимо строго соблюдать рекомендации производителя, требования местных нормативов и правила электромонтажа. Критически важно грамотно подбирать защитные устройства, сечения кабелей и компоненты системы, учитывая особенности конкретного оборудования и условия эксплуатации. Например, будет ли оно размещено в доме или в неотапливаемом помещении. Кто-то располагает эти комплексы в гараже, не заботясь о температурных режимах. Профессиональное проектирование и монтаж исключают большинство проблем, связанных с некорректной работой ИБП.

Важно разобраться, УЗО устанавливают до или после стабилизатора, чтобы исключить дополнительные проблемы. Также учитывайте величину тока утечки. Для техники, к которой пользователь прикасается чаще, лучше выбрать защитные устройства с током 10 мА. Для остальных приборов – до 30 мА. От этого зависит производительность и гарантия правильной функциональности системы защиты от токов утечки. В большинстве случаев рекомендуется установка устройства защитного отключения после блока, чтобы избежать ложных срабатываний, вызванных особенностями работы преобразовательной техники. Правильно спроектированная система гарантирует надежное и безопасное электропитание критически важной техники на протяжении всего срока службы.
