Как происходит подача электроэнергии в наши дома

В основе современной цивилизации лежит закон сохранения энергии: она не берётся из ниоткуда, а лишь меняет форму. Электростанции — это гигантские фабрики по конвертации.

Сердцем почти любой станции (кроме солнечной) является генератор. Представьте себе устройство размером с двухэтажный дом, внутри которого вращается огромный магнит — ротор. Вращаясь внутри неподвижной обмотки (статора), он создаёт переменное магнитное поле, которое, словно невидимый ветер, заставляет электроны в проводах бежать в одном направлении.

Разница лишь в том, кто именно крутит этот гигантский магнит:

• Тепловые станции (ТЭЦ, ГРЭС): Сжигают газ, уголь или мазут, чтобы вскипятить воду. Пар под колоссальным давлением бьёт в лопасти турбины, заставляя её вращаться.

• Гидроэлектростанции (ГЭС): Используют гравитацию. Вода падает с высоты плотины на лопасти гидротурбины.

• Атомные станции (АЭС): Тот же принцип чайника, что и на ТЭЦ, только воду нагревает не огонь, а управляемая ядерная реакция распада урана.

• Ветряки: Ловят кинетическую энергию воздушных масс напрямую.

Как только турбина раскручивает ротор, рождается ток. Но он пока «сырой» и не готов к дальним путешествиям.

Главный враг электричества в пути — сопротивление проводов. Как бы хорошо ни был сделан кабель, часть энергии при прохождении через него неизбежно превращается в тепло и греет атмосферу. Если попытаться передать ток напряжением 220 Вольт (как в розетке) от электростанции в соседний город, до потребителя не дойдёт практически ничего — всё «растеряется» по дороге.

Здесь в игру вступает физика: потери энергии зависят от силы тока в квадрате. Чтобы снизить потери, инженеры идут на хитрость: они уменьшают силу тока, но пропорционально увеличивают напряжение (напор).

Роль высоковольтных линий электропередачи

Сразу после генератора электричество попадает на трансформаторную подстанцию, которая превращает его в высоковольтный поток — 110, 220, 500 или даже 1150 тысяч вольт (кВ).

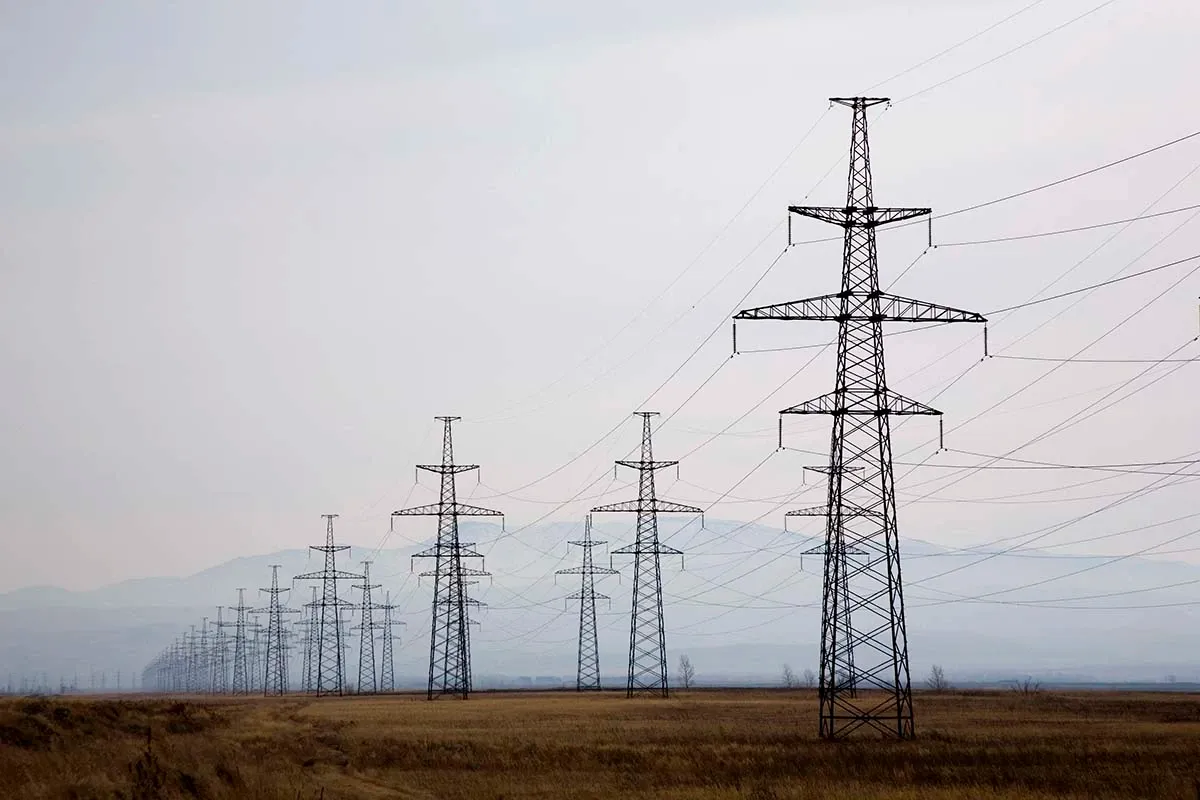

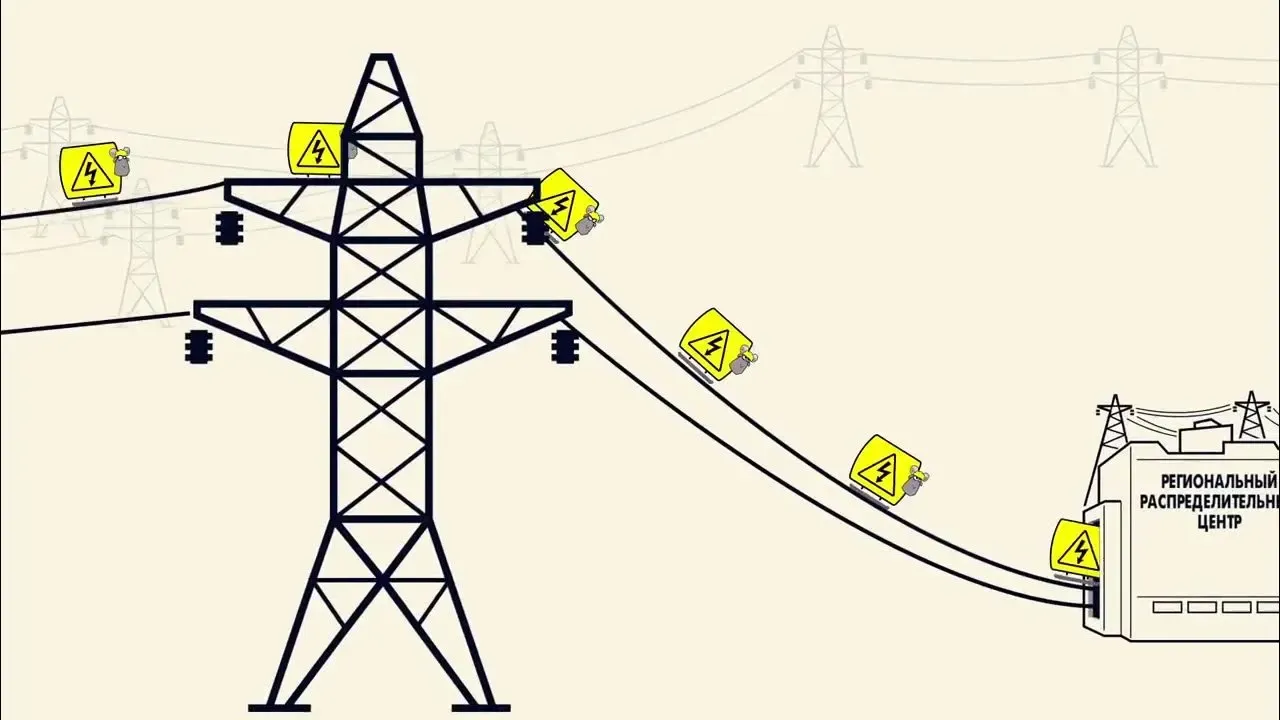

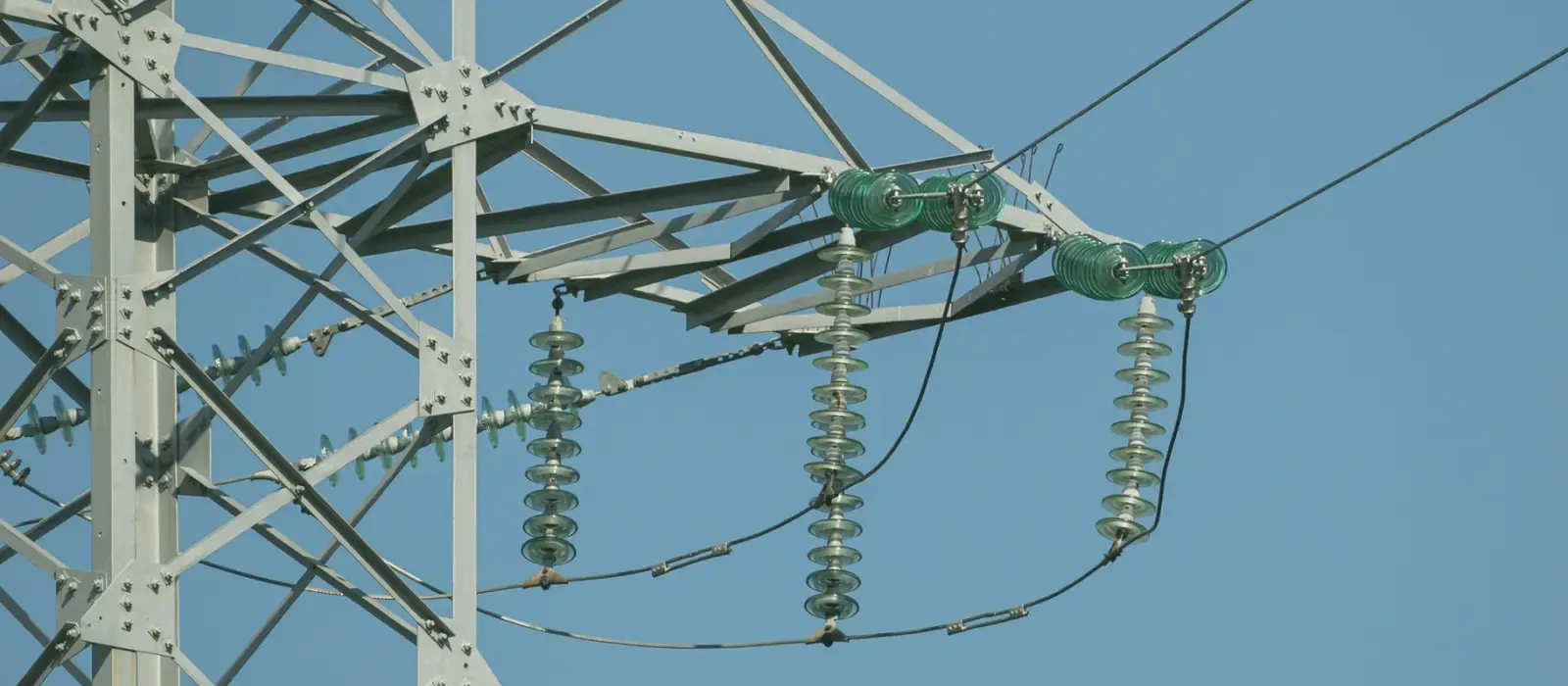

Высоковольтные линии электропередачи (ЛЭП) — это те самые гигантские металлические опоры, шагающие через леса и поля, которые вы видите из окна поезда или автомобиля. Они — магистральные артерии энергосистемы. По ним энергия мчится с минимальными потерями на сотни километров. Опоры настолько высоки, а изоляторы (гирлянды из стекла или керамики) настолько длинны, чтобы исключить пробой гигантского напряжения на землю. В этот момент электричество смертельно опасно и абсолютно непригодно для бытового использования.

Если подать 110 000 вольт в домашнюю сеть, изоляция проводки мгновенно расплавится, а любой подключённый прибор не просто сгорит, а взорвётся. Высокое напряжение идеально для транспорта, но губительно для потребления.

Поэтому, приближаясь к городу, электрический поток начинает «тормозить», проходя через каскад трансформаций. Это похоже на съезд со скоростной трассы: сначала вы переходите на широкое шоссе, потом на городскую улицу, и наконец, сворачиваете в тихий переулок.

Узлами, где происходит изменение параметров тока, служат подстанции. Это огороженные территории с большим количеством сложного оборудования, гудящего характерным низким звуком (это вибрируют пластины магнитопроводов внутри трансформаторов).

Повышающие и понижающие подстанции

• Повышающие: Стоят непосредственно у электростанций. Их задача — взять относительно низкое напряжение с генератора (например, 10–20 кВ) и разогнать его до сотен тысяч вольт для дальнего броска.

• Понижающие: Расположены на подступах к населённым пунктам. Они принимают магистральное напряжение (например, 220 кВ) и снижают его до промежуточного уровня (110 кВ или 35 кВ), распределяя энергию между крупными районами или промышленными предприятиями.

Распределительные подстанции

Это те самые кирпичные будки во дворах многоэтажек или небольшие огороженные трансформаторы на столбах в дачных посёлках. Они — последнее звено в цепи трансформации.

Сюда приходит напряжение «среднего класса» (обычно 6 или 10 кВ). Внутри стоит трансформатор, который делает финальное понижение до привычных нам 0,4 кВ (400 Вольт). Именно отсюда выходят три фазы, которые расходятся по домам. Напряжение между любой фазой и «нулём» составляет те самые 220–230 Вольт, которые ждут нас в розетке.

От трансформаторной будки во дворе электричество расходится по потребителям, но пути в городе и в деревне различаются.

• В городе (многоквартирные дома): Кабели прокладываются под землёй — это надёжно и эстетично. Толстый силовой кабель заходит в подвал дома, в ВРУ (Вводно-распределительное устройство). Это «сердце» электрики здания. Оттуда по вертикальным шахтам (стоякам) провода поднимаются на этажи. В этажном щитке электричество делится на квартиры, проходя через счётчик и автоматические выключатели, которые защищают вашу домашнюю технику от перегрузок и коротких замыканий.

• В частном секторе: Здесь чаще используются воздушные линии. От трансформатора по улице тянутся провода на столбах. К каждому дому делается ответвление (ввод) с помощью современного провода СИП (самонесущий изолированный провод), который устойчив к ветру и обледенению. Он заходит в домашний щиток, где также встречается со счётчиком и защитной автоматикой.

Энергосистема страны — это не просто набор проводов, а единый живой организм. Все электростанции работают синхронно, как гребцы в одной лодке, поддерживая частоту тока строго 50 Герц.

Устойчивость обеспечивается кольцеванием. Города и районы получают питание не по одной линии, а по нескольким. Если ураган оборвёт одну ЛЭП или на станции случится авария, автоматика за доли секунды переключит потоки, и потребитель даже не заметит, что энергия пришла с другого конца региона.

Круглосуточно за этим «балетом электронов» следят диспетчерские центры. Диспетчеры видят картину потребления в реальном времени: если вечером все вернулись с работы и включили чайники, они дают команду станциям «поддать пару» и увеличить генерацию.

Когда вы ставите телефон на зарядку, вы подключаетесь к гигантской машине, раскинувшейся на тысячи километров. В этом простом действии сливаются воедино труд шахтёров и газовиков, добывших топливо, гений инженеров, спроектировавших турбины, и мастерство электриков, которые в метель и зной обслуживают линии передач.

Свет в розетке — это результат идеального баланса производства и потребления, поддерживаемого каждое мгновение. Это технология, которая стала настолько совершенной, что мы перестали замечать её величие, считая бесперебойный поток энергии естественным правом, а не инженерным чудом.
