ИБП для томографа: ключевые требования и нюансы эксплуатации

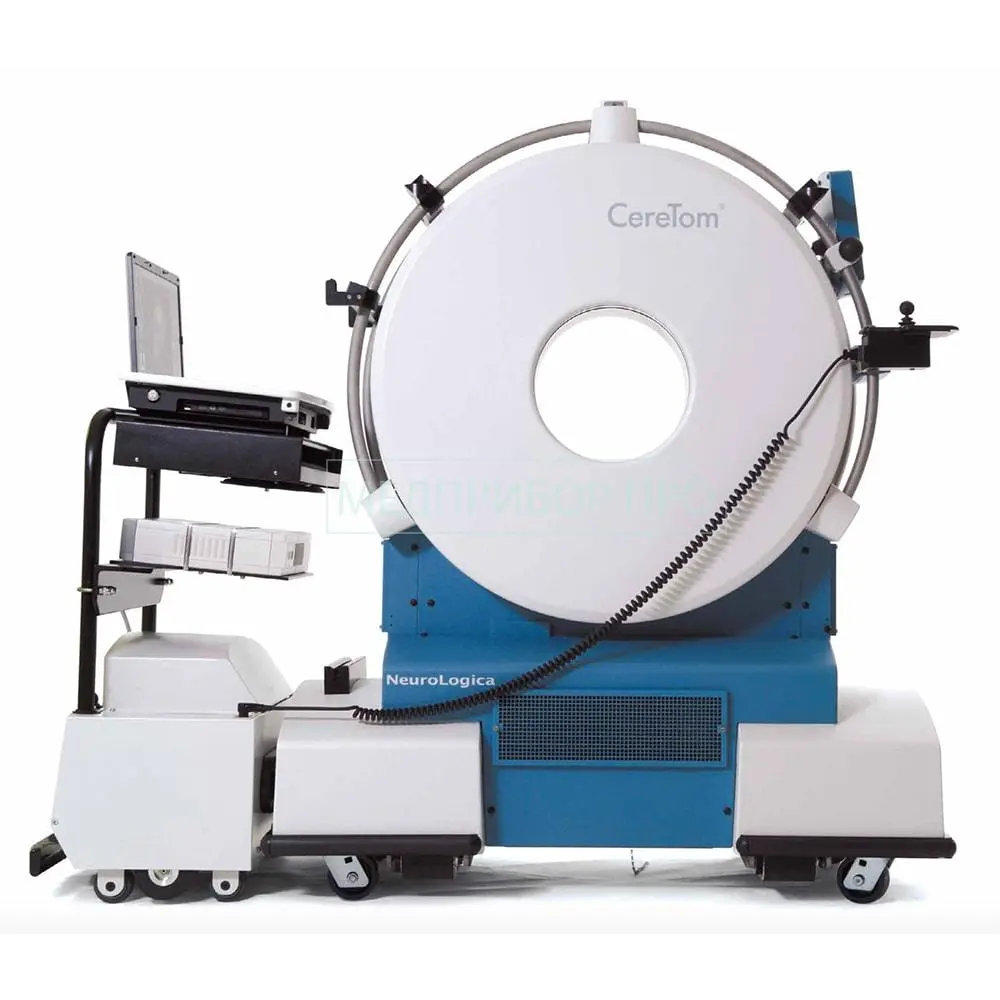

Томографы, особенно магнитно-резонансные и компьютерные, отличаются высокими требованиями к качеству электропитания. Их силовая часть и системы управления очень чувствительны к любым отклонениям: скачкам напряжения, провалам, гармоническим искажениям. Обычная сеть в городских условиях, буквально насыщена подобными помехами, возникающими из-за работы лифтов, промышленного оборудования и других мощных потребителей.

К сведению. Используется такое понятие, как ЭМП или электромагнитные помехи. Это фоновый шум, который регламентируется нормами в диапазоне частот от 50 до 2,5 кГц для стандарта 50 Гц, то есть, если в сети возникает помеха на частоте выше 50 Гц, то стабилизаторы должны ее блокировать. В сетях, где величина помех выходит за рамки стандарта, необходимо использовать ИБП типа-online с двойным преобразованием. Шум возникает по разным причинам, но для томографа такой ток абсолютно недопустим и приводит к серьезным сбоям или аппаратным поломкам. Нужно использовать специальный источник бесперебойного питания для КТ с идеальными параметрами и длительным резервированием. Это же касается аппаратов УЗИ и ЦОД.

Особенностью некоторых аппаратов стало наличие мощного импульсного блока питания с высокими пусковыми токами. В момент запуска система кратковременно потребляет мощность, сильно превышающую номинальную. Стандартный ИБП для КТ, не рассчитанный на такие нагрузки, выйдет в защиту, что приведет к незапланированному отключению оборудования. Поэтому источник должен иметь достаточный запас по пиковой мощности и способность выдерживать кратковременные перегрузки. Или же нужно использовать преобразователь, реагирующий на просадки и компенсирующий провал напряжения в моменты его просадки.

Еще один важный аспект — необходимость обеспечения гальванической развязки для некоторых видов томографов, в частности МРТ. Это связано с требованиями безопасности как для самого дорогостоящего оборудования, так и для пациента, находящегося внутри аппарата. Наличие разделительного трансформатора в цепи питания или специальной конструкции самого ИБП исключает протекание токов утечки и сокращает вероятность поражения. Таким образом, выбор источника питания превращается в комплексную инженерную задачу.

Подбор источника бесперебойного питания для диагностического комплекса основывается на анализе десятка технических параметров. Неправильный выбор грозит не только неэффективной работой, но и потенциальным риском для самого томографа. Главным критерием стало соответствие выходной мощности ИБП пиковым нагрузкам аппарата с учетом всех вспомогательных систем: компьютерной стойки, систем охлаждения и освещения. Мощность измеряется в кВА или кВт, и ее расчет должен проводиться с запасом не менее 20-25%.

Кроме достаточной мощности, очень важен тип выходного сигнала. Оборудование такого класса требует чистой синусоиды без малейших искажений. Только такая форма тока гарантирует стабильную работу высокоточных электронных компонентов и силовых преобразователей томографа. Также обязательным стало наличие внешних аккумуляторных батарей (АКБ), которые гарантируют необходимое время автономной работы для корректного завершения всех процессов. Но проблема выбора резервного источника заключается именно в требуемой мощности. В режиме ожидания аппарат потребляет до 20 кВА, а при сканировании - 200 тыс. ВА. Поэтому сложно предположить, какие размеры должен иметь АКБ. Поэтому в систему вводят еще и инверторные генераторы в связке с ИБП.

Основные требования к ИБП для МРТ и других томографов содержат следующие пункты:

1. Технология двойного преобразования. Такой режим работы гарантирует блокирование сетевых помех за счет гальванического разделения. На выходное напряжение влияет только качество силовых модулей и батареи.
2. Широкий диапазон входных напряжений для регионов, где наблюдаются частые сбои или периодические отключения. Способность работать при больших просадках и скачках в сети без перехода на батареи.
3. Высокие показатели КПД как при полном, так и низком заряде батарей. Энергоэффективность важна для снижения нагрузки на систему охлаждения диагностического комплекса.
4. Возможность работы с внешними батарейными сборками. Наличие дополнительных АКБ большой емкости для длительного резервирования и опции подключения дополнительных.
5. Гальваническая развязка, как главный блокирующий помехи механизм. Для защиты пациента и устройства от токов утечки, что особенно важно для установок МРТ.
6. Наличие автоматического байпаса гарантирует непрерывность питания даже в случае выхода самого ИБП из строя.
7. Трехфазные вход и выход для работы оборудования. Большинство мощных томографов требуют трехфазного подключения.

Соблюдение этих требований сокращает риски простоев и повреждений. Качественный ИБП становится не просто резервным источником, а активным элементом системы электропитания, постоянно стабилизирующим и очищающим ток от помех. Это продуманная инвестиция в сохранность многомиллионного оборудования и бесперебойность работы отделения диагностики.

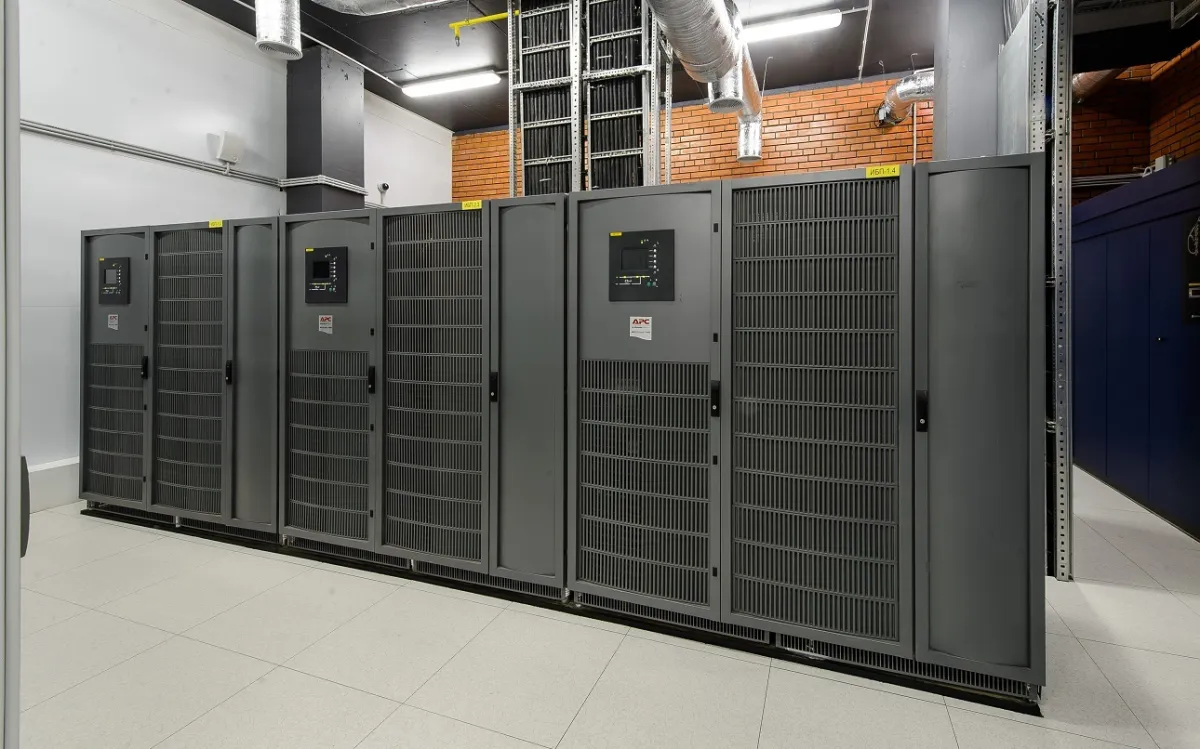

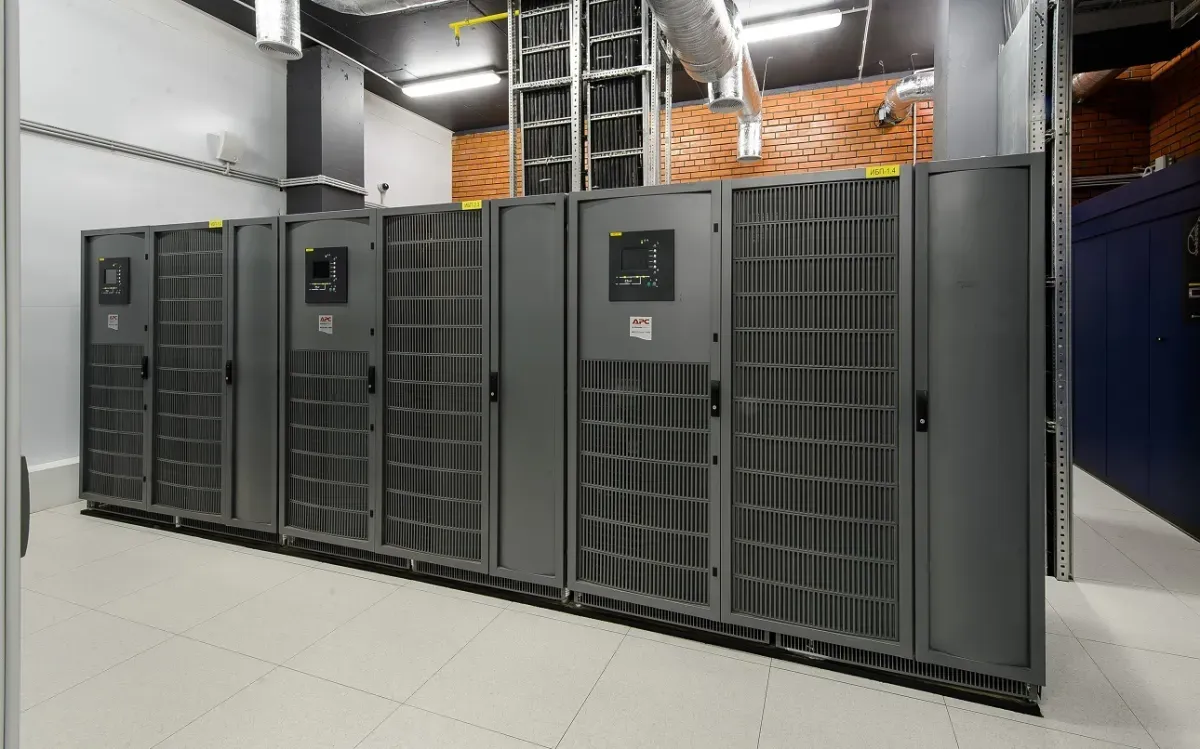

В числе всех типов бесперебойников именно online-технология показывает лучшие результаты при интеграции с высокочувствительным медицинским оборудованием. Принцип двойного преобразования энергии означает, что томограф постоянно питается напряжением, генерируемым инвертором ИБП, а не напрямую от сети. Входящее напряжение сначала выпрямляется в постоянный ток, которым заряжаются батареи, а затем инвертор снова преобразует сигнал в калиброванную переменную синусоиду. Это гарантирует максимальный уровень защиты.

Главное преимущество такой схемы — полная изоляция нагрузки от всех аномалий внешней сети. Провалы, всплески, высокочастотные помехи и электромагнитные наводки не могут пройти через этот буфер. Для томографа, работающего на основе точных измерений магнитного поля, это стало главным условием. Кроме того, online-ИБП гарантируют мгновенный переход на питание от АКБ при полном пропадании сети, без малейшего разрыва во времени — 0 мс. Этот процесс происходит незаметно для любого оборудования.

При выборе модели рассчитывают мощность аппарата МРТ в кВт будет потребляться с учетом второстепенных потребителей. Онлайн-ИБП должен ее стабильно покрывать. Рассмотрим главные особенности таких систем для медицинских установок:

1. Надежная стабилизация в любых режимах. На выходе стабильное напряжение и чистая синусоидальная форма тока.
2. Мгновенная коррекция, выполняемая быстрым реагированием на любые, даже микроскопические, отклонения во входном напряжении.
3. Частотная стабилизация. Поддержание стабильной частоты выходного напряжения, что важно для синхронных двигателей и точной электроники.
4. Возможность каскадного соединения для увеличения емкости. Такой применим для создания системы N+1 резервирования, повышающей общую надежность.
5. Модульная архитектура, упрощающая обслуживание и масштабирование системы, позволяет выполнять горячую замену блоков.

Сборка на основе online-технологии делает источник питания обязательной частью инфраструктуры диагностического комплекса. Он работает непрерывно, гарантируя стабильные параметры электропитания, независимо от того, в каком состоянии находится внешняя сеть. Это не только защищает дорогостоящее оборудование, но и дает проводить исследования строго по расписанию, без риска сбоев и потери данных.

Надежность томографического оборудования напрямую зависит от качества его электропитания. Компания VOLTS предлагает специализированные инженерные комплексы, разработанные с учетом строгих нормативов, предъявляемых к медицинской технике. Это не стандартные ИБП, а комплексные установки, выполняющие стабилизацию, фильтрацию и резервирование энергии. Они созданы для работы в условиях настоящих больничных сетей, где часто наблюдаются большие помехи и просадки напряжения.

Каждое решение проектируется персонально, но при этом поставляется готовыми комплектами. Выбор конкретного устройства, предлагаются модели от 6 до 200 кВт, исходя из мощности и типа томографа, конфигурации помещения и состояния локальной электрической сети. В комплектах используется российские проекты, от блоков BMS до аккумуляторных сборок на основе литий-железо-фосфатных ячеек. Этот тип батарей отличается высокой емкостью, большими рабочими токами и не критичен к глубокому разряду. Энергетические комплексы работают с солнечными панелями, ветрогенераторами, а при необходимости блоки накопления можно подключить к генераторам на жидком топливе.

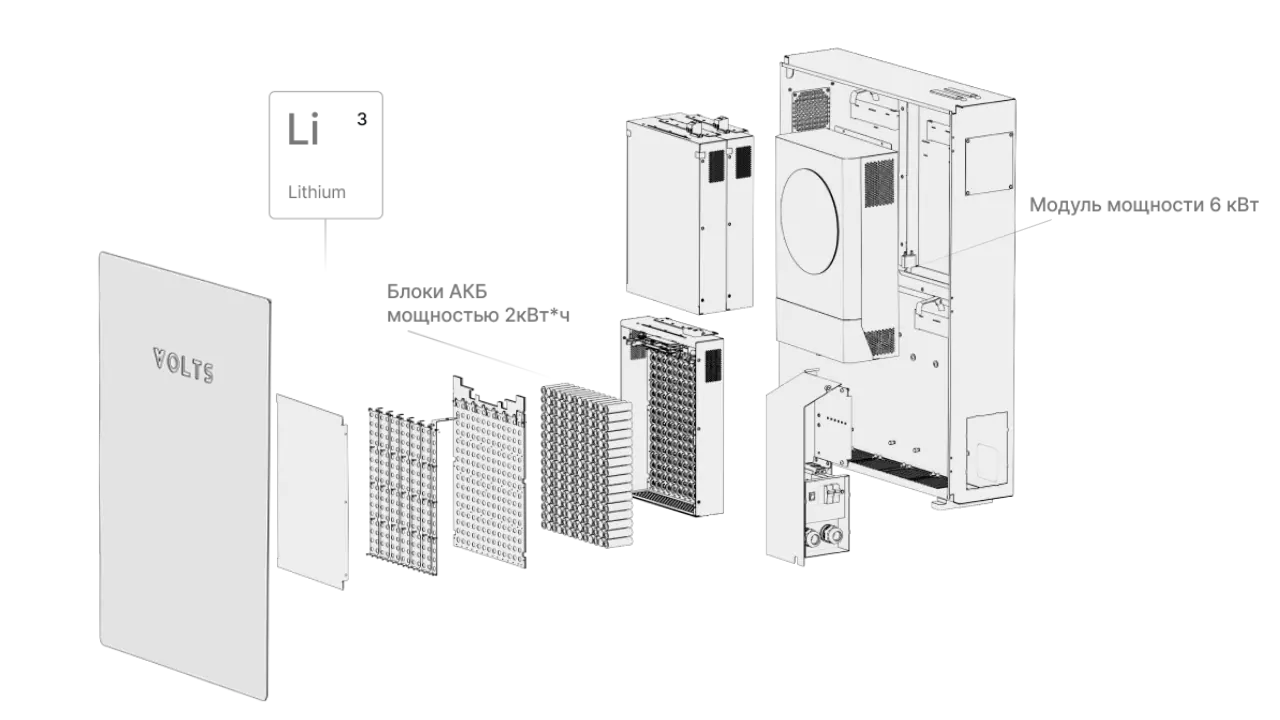

Важные компоненты накопителей VOLTS для томографов:

1. Трехфазные ИБП online-класса. Устройства гарантируют двойное преобразование энергии для МРТ и КТ любой мощности.
2. Внешние батарейные блоки. Наборы аккумуляторных батарей (АКБ), подобранные для обеспечения необходимого времени автономной работы.
3. Системы удаленного мониторинга через мобильное приложение. Они позволяют техническому персоналу в режиме реального времени отслеживать статус комплекса электропитания.
4. Работа с генераторам для аварийного питания. Они гарантируют длительное резервирование на время продолжительных аварий в сетях.
5. Сервисное обслуживание и консультация через техническую поддержку и оперативный выезд инженеров для предотвращения простоев.

Грамотно спроектированная установка на основе качественного ИБП для томографа — это гарантия непрерывного рабочего цикла всего отделения диагностики. Она защищает медицинское учреждение от финансовых потерь, связанных с ремонтом аппаратов, простоем и некорректными результатами исследований. Комплексы электропитания интегрируются в действующую инфраструктуру с наименьшими затратами, гарантируя при этом рост отказоустойчивости и безопасности для пациентов и дорогостоящего оборудования.

Выбор источника бесперебойного питания для важной медицинской техники нуждается в комплексном подходе. Первым и главным шагом станет точный расчет нагрузки. Для этого суммируют мощность томографа, управляющего ПК, охлаждающих насосов и другого важного оборудования. Полученное значение в кВА увеличивают на стандартный запас в 20-25% для уверенного покрытия пиковых токов. Только после этого приступают к выбору конкретной модели ИБП, соответствующей поставленным задачам.

Второй немаловажный аспект — выбор надежного поставщика, предлагающего полный цикл услуг, от аудита и проектирования до монтажа и последующего гарантийного и постгарантийного обслуживания. Наличие сервисной службы, способной быстро отреагировать на инцидент, не менее важно, чем качество самого ИБП для КТ или МРТ. Правильный выбор обеспечит бесперебойную работу томографической установки, защитит бюджет медицинского учреждения от непредвиденных расходов и гарантирует бесперебойное оказание помощи пациентам.
