Гибридная система: как подключить солнечные панели к накопителю VOLTS и стать еще независимее

Гибридная система — это комплекс, который объединяет несколько источников энергии (сеть, солнечные панели, накопитель) и интеллектуально управляет ими.

В отличие от простого «солнечного инвертора», который работает только пока светит солнце, гибридная система на базе VOLTS умеет:

• Днём питать дом от солнца и одновременно заряжать батарею излишками.
• Вечером и ночью отдавать накопленную энергию, не тратя дорогое сетевое электричество.
• При отключении сети мгновенно переходить в автономный режим.
• При избытке солнца (когда батарея полна) — продавать энергию в сеть по «зелёному тарифу».

Зачем это нужно:

• Экономия. Вы меньше покупаете электроэнергии из сети, особенно по дорогому дневному тарифу.
• Независимость. Если сеть вообще отсутствует или очень нестабильна, солнце + VOLTS дают полноценную жизнь 24/7.
• Экологичность. Вы снижаете углеродный след.
• Заработок. В России с 2020 года работает программа микрогенерации: вы можете продавать излишки в общую сеть.

Накопители VOLTS изначально проектировались как гибридные. Они поддерживают подключение солнечных панелей напрямую, без дополнительных «костылей».

Принцип работы гибридной системы VOLTS:

1. Накопление. Солнечные панели генерируют постоянный ток. Встроенный MPPT-контроллер преобразует его для зарядки аккумуляторов VOLTS.
2. Приоритет потребления. Система сначала направляет солнечную энергию на питание текущих нужд дома. Только излишки идут в батарею.
3. Умное управление. Инвертор VOLTS автоматически выбирает самый выгодный источник: солнце → батарея → сеть. Если солнца мало, но батарея заряжена — дом питается от батареи. Если батарея разряжена и солнца нет — подключается сеть.
4. Резервирование. При отключении сети система за 0,01 секунды переходит в автономный режим, продолжая питать дом от солнца и батареи.
5. Продажа. Если батарея полностью заряжена, а солнце продолжает светить, излишки автоматически направляются в сеть (при наличии договора на микрогенерацию).

Вся эта магия происходит автоматически, без вашего участия. Вы только наблюдаете за процессом в приложении и радуетесь экономии.

Чтобы собрать полноценную гибридную солнечную электростанцию на базе VOLTS, вам понадобятся следующие элементы.

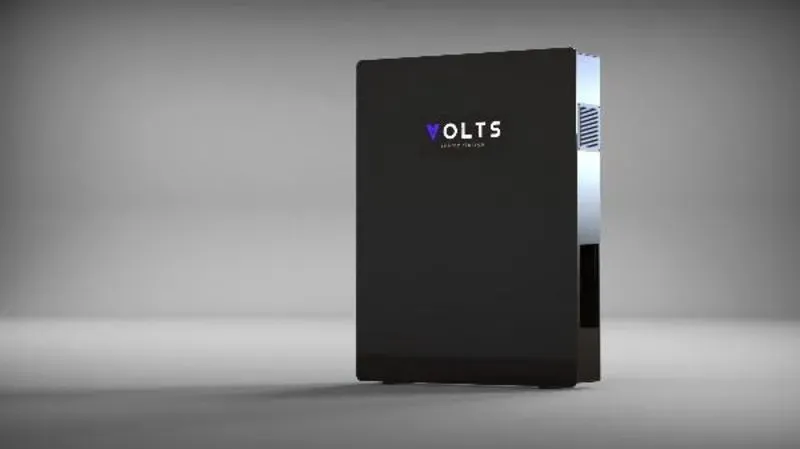

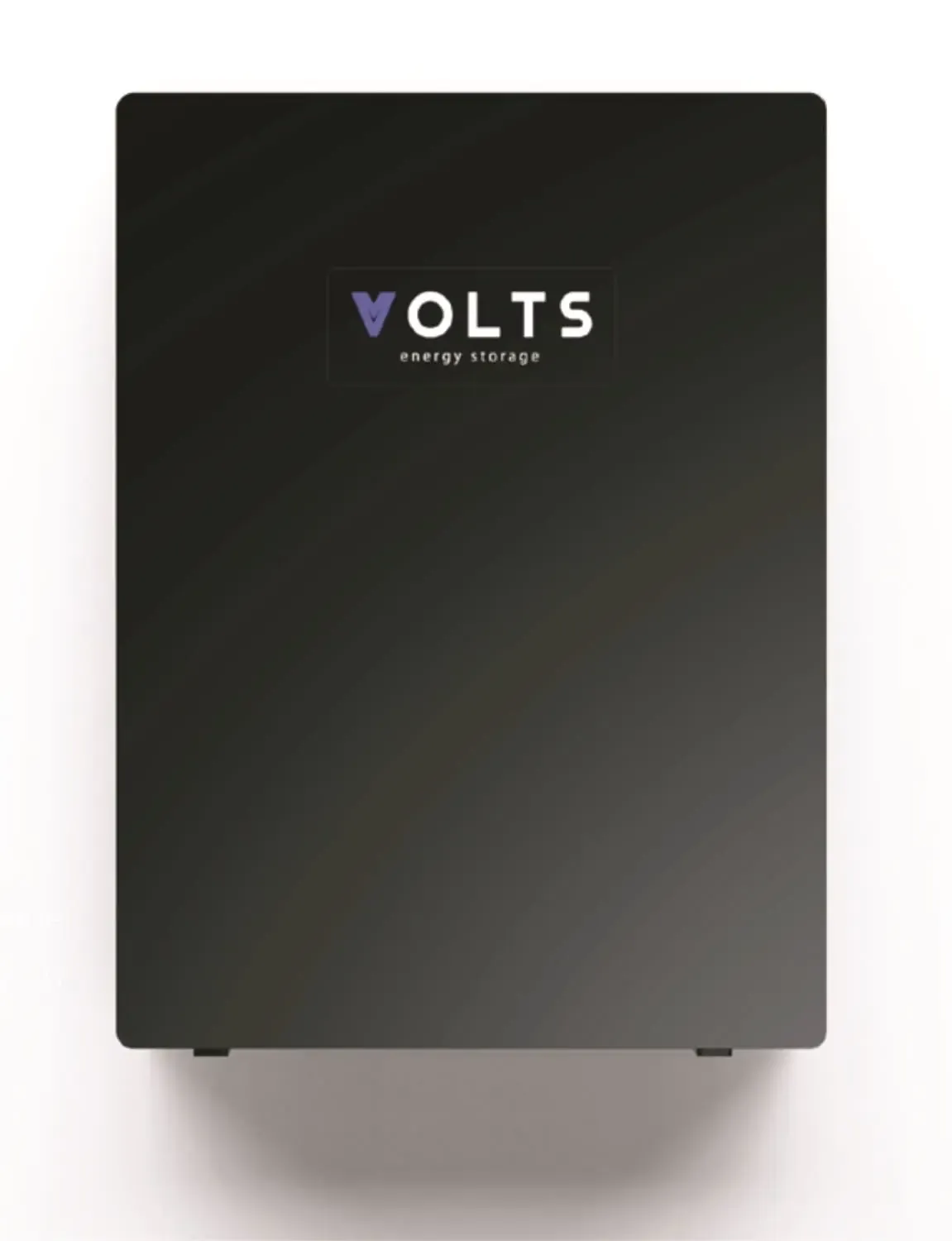

1. Накопитель VOLTS (основной блок)
   Это сердце системы. В нём уже есть гибридный инвертор, аккумуляторы LiFePO₄ и встроенный MPPT-контроллер для подключения солнечных панелей. В зависимости от модели, количество входов для солнечных полей может различаться.
2. Солнечные панели (фотоэлектрические модули)
   Это генераторы энергии. Они преобразуют солнечный свет в постоянный ток. Панели подбираются по мощности и напряжению под параметры вашего инвертора.
3. Крепёжные конструкции
   Каркасы для установки панелей на крыше, фасаде или на земле. Должны быть прочными, устойчивыми к ветру и коррозии.
4. Кабели и защита
   Специальные солнечные кабели, устойчивые к ультрафиолету, разъёмы MC4, автоматы защиты постоянного тока, УЗИП (устройства защиты от импульсных перенапряжений).
5. Мобильное приложение VOLTS
   Для мониторинга и управления всей системой. Вы видите, сколько энергии дают панели, как заряжена батарея, куда идёт ток.

Чтобы система работала эффективно, нужно правильно подобрать панели. Вот ключевые параметры.

1. Мощность панелей
   Она должна соответствовать вашим целям. Если вы хотите полностью покрыть потребление дома, общая мощность панелей должна примерно равняться вашему суточному потреблению, делённому на количество солнечных часов. Для средней полосы России с пасмурными днями мощность панелей берут с запасом.
2. Тип панелей

   • Монокристаллические: дороже, но эффективнее в пасмурную погоду и занимают меньше места.
   • Поликристаллические: дешевле, но чуть менее эффективны. Для дома с достаточной площадью крыши — отличный вариант.
3. Напряжение
   Панели соединяются последовательно в «стринги» (цепочки), чтобы получить напряжение, необходимое для работы MPPT-контроллера VOLTS (обычно до 150 В или выше в зависимости от модели). Важно не превысить максимальное входное напряжение инвертора.
4. Ориентация и угол наклона
   В северном полушарии панели должны быть ориентированы строго на юг. Угол наклона оптимально делать равным широте местности (для круглогодичного использования). Летом можно сделать более пологий угол, зимой — более крутой.
5. Отсутствие затенения
   Даже небольшое затенение одной панели резко снижает выработку всей цепочки. Убедитесь, что на панели не падает тень от деревьев, труб или соседних зданий в течение всего светового дня.

figure class="rt-figure rt-align-center" data-rt-type="image" data-rt-align="center">

В зависимости от ваших задач и бюджета, можно реализовать разные схемы гибридной системы.

Схема 1. Простая (сетевая с резервом)

• Солнечные панели подключены к VOLTS.
• Днём дом питается от солнца, излишки заряжают батарею.
• Ночью дом питается от батареи (если она заряжена) или от сети.
• При отключении сети VOLTS автоматически переходит в автономный режим.

Схема 2. Автономная (без сети)

• Сети нет вообще.
• Солнечные панели — единственный источник энергии для зарядки VOLTS.
• Система рассчитана так, чтобы даже в пасмурные дни батарея не разряжалась в ноль.
• Требуется более точный расчёт и, возможно, увеличение ёмкости накопителя.

Схема 3. С продажей в сеть (микрогенерация)

• То же, что и схема 1, но дополнительно установлен двунаправленный счётчик и заключён договор с энергосбытом.
• Когда батарея полностью заряжена, а солнце светит, излишки автоматически уходят в сеть. Вы получаете за них деньги или взаимозачёт.

Давайте прикинем экономику для дома в средней полосе России.

Исходные данные:

• Среднее потребление дома: 15 кВт·ч в сутки.
• Стоимость сетевой электроэнергии: 6 руб./кВт·ч (дневной тариф).
• Солнечная инсоляция: в среднем 3,5 солнечных часа в сутки (с учётом пасмурных дней).
• Мощность солнечных панелей: 5 кВт.

Расчёт:

• В сутки панели выработают: 5 кВт × 3,5 ч = 17,5 кВт·ч.
• Из них часть сразу уйдёт на питание дома (например, 10 кВт·ч днём), а остальное (7,5 кВт·ч) зарядит батарею.
• Вечером и ночью дом будет питаться от батареи, не покупая энергию из сети.

Экономия в месяц:

• Энергия, не купленная из сети: около 450–500 кВт·ч.
• Экономия: 450 × 6 = 2700 руб./месяц.
• За год: около 32 000 руб..

Кроме того, вы получаете:

• Защиту от скачков и отключений (бесценно).
• Возможность продажи излишков (дополнительный доход).
• Увеличение срока службы батареи за счёт щадящих режимов.

Срок окупаемости солнечных панелей в паре с VOLTS — 5–8 лет в зависимости от региона и стоимости оборудования. А служить система будет 15–20 лет.

С 2020 года в России действует закон о микрогенерации. Любой владелец домашней электростанции мощностью до 15 кВт может продавать излишки в общую сеть.

Как это работает:

1. Вы устанавливаете солнечные панели и гибридный накопитель VOLTS.
2. Устанавливаете двунаправленный счётчик (который считает и «туда», и «обратно»).
3. Заключаете договор с сетевой организацией.
4. Когда ваши панели вырабатывают больше, чем потребляет дом и чем может зарядиться батарея, излишки автоматически уходят в сеть.
5. Счётчик крутится «назад», и в конце месяца вы получаете либо деньги, либо взаимозачёт (уменьшение счёта за потреблённую из сети энергию).

Реальный пример от VOLTS: Клиент из Сестрорецка установил систему из 42 солнечных панелей (14,2 кВт), 6 инверторов VOLTS и 8 аккумуляторов. Теперь он продаёт излишки в сеть и экономит на счетах.

Важно: VOLTS помогает своим клиентам с оформлением всех документов для микрогенерации, освобождая их от бюрократической волокиты.

Чтобы убедиться, что гибридные системы VOLTS работают в самых разных условиях, посмотрите на уже реализованные проекты.

Проект 1. Частный дом в Сестрорецке

Мощная солнечная электростанция на 14,2 кВт с накопителями VOLTS. Объект зарегистрирован как микрогенерация, владелец продаёт излишки в сеть.

Проект 2. «Зелёная школа» в Парке Горького (Москва)

VOLTS установила солнечную станцию с накопителем для образовательного учреждения. Система позволяет накапливать энергию днём и использовать её вечером, а также служит резервом на случай отключений. Проект реализован при поддержке Агентства инноваций Москвы.

Проект 3. Глэмпинг «Китовый берег» за полярным кругом

В условиях полного отсутствия сетей VOLTS в паре с ветрогенератором и солнечными панелями обеспечивает комфортное проживание в домиках на берегу Баренцева моря. Система работает даже полярной ночью.

Эти проекты доказывают: гибридные решения VOLTS работают везде — от Москвы до Заполярья.

Если вы решили добавить солнечные панели к своему VOLTS (или купить готовую гибридную систему), вот план действий.

Шаг 1. Аудит и проектирование

Вы зовёте инженера VOLTS. Он изучает ваше потребление, крышу, щиток. Рассчитывает оптимальную мощность панелей и ёмкость накопителя. Готовит проект.

Шаг 2. Подбор оборудования

На основе проекта подбираются:

• Накопитель VOLTS нужной мощности и ёмкости.
• Солнечные панели (тип, количество, мощность).
• Крепёжные конструкции.
• Кабели, автоматы, защита.

Шаг 3. Монтаж панелей

На крыше или земле устанавливаются крепления, на них монтируются панели. Панели ориентируются строго на юг под оптимальным углом.

Шаг 4. Электрическое соединение

Панели соединяются между собой в цепочки (последовательно или последовательно-параллельно) с помощью разъёмов MC4. Кабели прокладываются до места установки VOLTS.

Шаг 5. Подключение к VOLTS

Кабели от солнечных панелей подключаются к специальным входам накопителя (входы для солнечной генерации, с MPPT-контроллером). Соблюдается полярность и защита автоматами.

Шаг 6. Настройка системы

Инженер настраивает приоритеты работы в приложении: когда брать энергию от солнца, когда от батареи, когда от сети. Проводится тестирование всех режимов.

Шаг 7. Оформление микрогенерации (по желанию)

Если вы хотите продавать излишки, VOLTS помогает собрать документы и заключить договор с энергосбытом.

Подключение солнечных панелей к накопителю VOLTS превращает ваш дом из пассивного потребителя в активную энергетическую единицу.

Что вы получаете:

• Экономию. Вы меньше платите за свет, особенно по дорогому дневному тарифу.
• Независимость. Вы можете жить комфортно даже там, где сетей нет вообще.
• Заработок. Вы продаёте излишки и возвращаете часть инвестиций.
• Экологичность. Вы снижаете углеродный след и вносите вклад в будущее планеты.
• Статус. Вы владелец самой современной энергосистемы.

Гибридная система VOLTS — это не просто «ещё один гаджет». Это фундаментальное изменение ваших отношений с энергией. Вы перестаёте быть заложником тарифов и аварий, становясь хозяином своего энергетического мира.

Хотите рассчитать солнечную электростанцию для вашего дома?
Инженеры VOLTS бесплатно проведут аудит, подберут оптимальную конфигурацию и ответят на все вопросы. Сделайте шаг к полной энергетической свободе уже сегодня!
