BMS плата: назначение и роль в работе аккумуляторов

BMS (Battery Management System) представляет собой электронную плату, выполняющую критически важные функции контроля и управления аккумуляторной батареей. Но рассмотрим подробнее БМС, что это такое и какую роль выполняет в батарее. Это интеллектуальная система, которая постоянно отслеживает главные рабочие параметры каждой ячейки и всей сборки в целом. Устройство гарантирует безопасную работу, увеличенную производительность и длительный функциональность накопителя энергии. Блок содержит набор силовых ключей, датчиков тока и контроллер, выполняющий управляющие функции. Он отслеживает изменения температуры, тока и напряжения, организуя заряд постоянным током, импульсным и разряд, постепенно восстанавливая емкость.

Рассмотрим главные преимущества внедрения BMS в аккумуляторе, что это такое и какие выполняет задачи:

1. Защиту от перезаряда и глубокого разряда отдельных ячеек или пакетов. В больших сборках применяют именно пакетную методику сборки емких источников.
2. Контроль температуры и предотвращение перегрева. Важно обеспечить нормальные режимы работы. Зарядка литиевых батарей должна выполняться в температурном диапазоне от +5 до 45 градусов. При замораживании элемент питания нагревается, теряется емкость и увеличивается внутреннее сопротивление. При перегреве происходит вздутие и разрушение литиевого слоя.
3. Модуль выполняет балансировку заряда между всеми ячейками или отдельными пакетами в зависимости от конструкции накопителя. Если АКБ должен выдавать большой рабочий ток, то ячейки собирают в группы, которые и контролируются по-отдельности. Обычно, неисправность в одном аккумуляторе приводит к выходу из строя всего пакета.
4. Плата балансира контролирует ток при заряде и разряде, как основной параметр. Для литиевых и литий-железо-фосфатных батарей применяют два режима CC и CV с токами 0.3С, 0.5С, 1С и 2С.

Гарантия наибольшего срока службы аккумуляторов путем соблюдения режимов заряда-разряда и выдержки времени. Это важные критерии, исключающие аварийные ситуации и преждевременный выход из строя.

Характеристики БМС-плат:

1. Тип аккумулятора. Для каждого вида требуется свой принцип заряд-разряд для увеличения их срока службы.
2. Максимальный зарядный и разрядный ток. Правильное восстановление емкости гарантируется за счет зарядно-разрядных циклов.
3. Пределы регулируемых и ограничивающих напряжений.

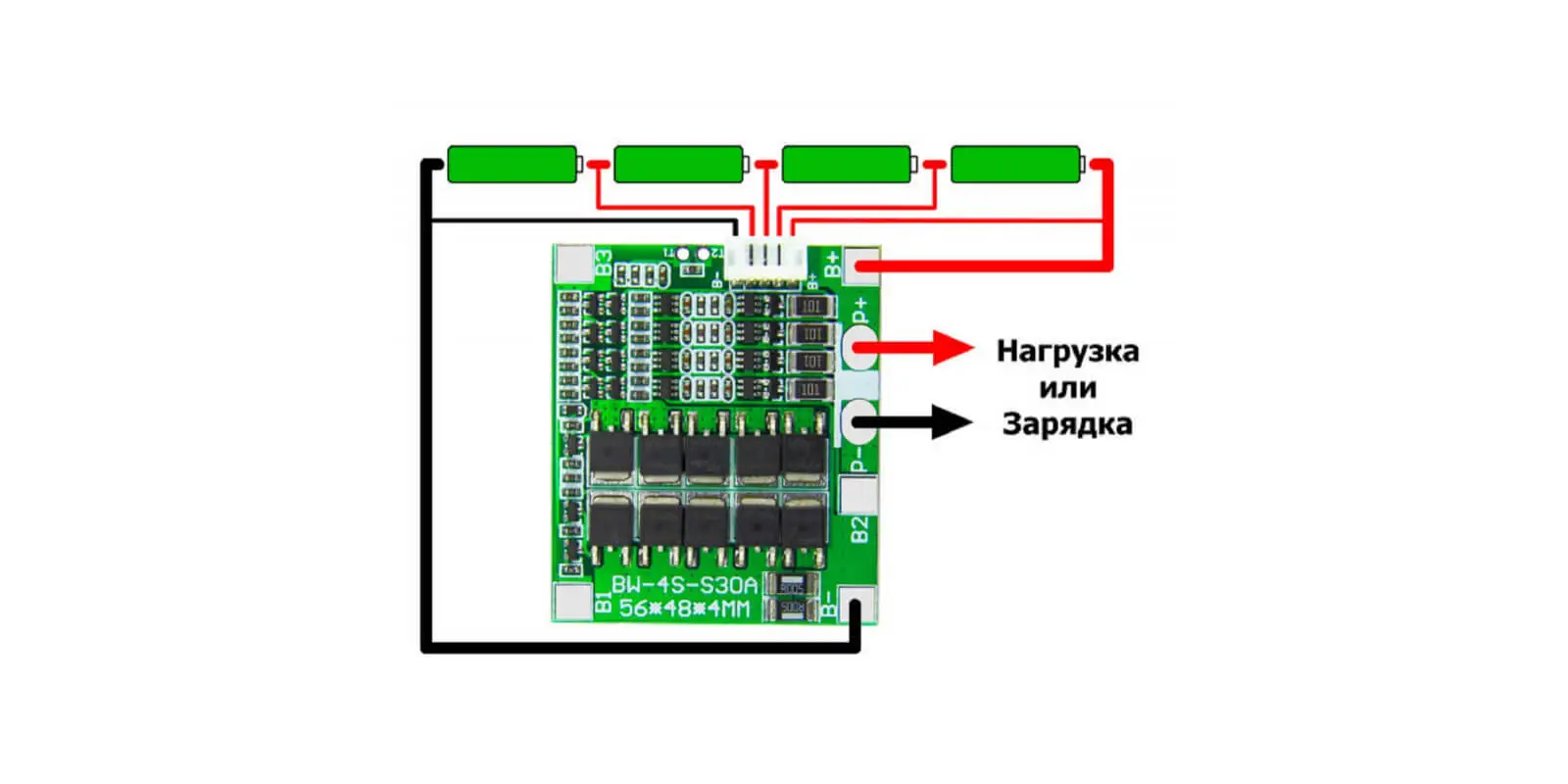

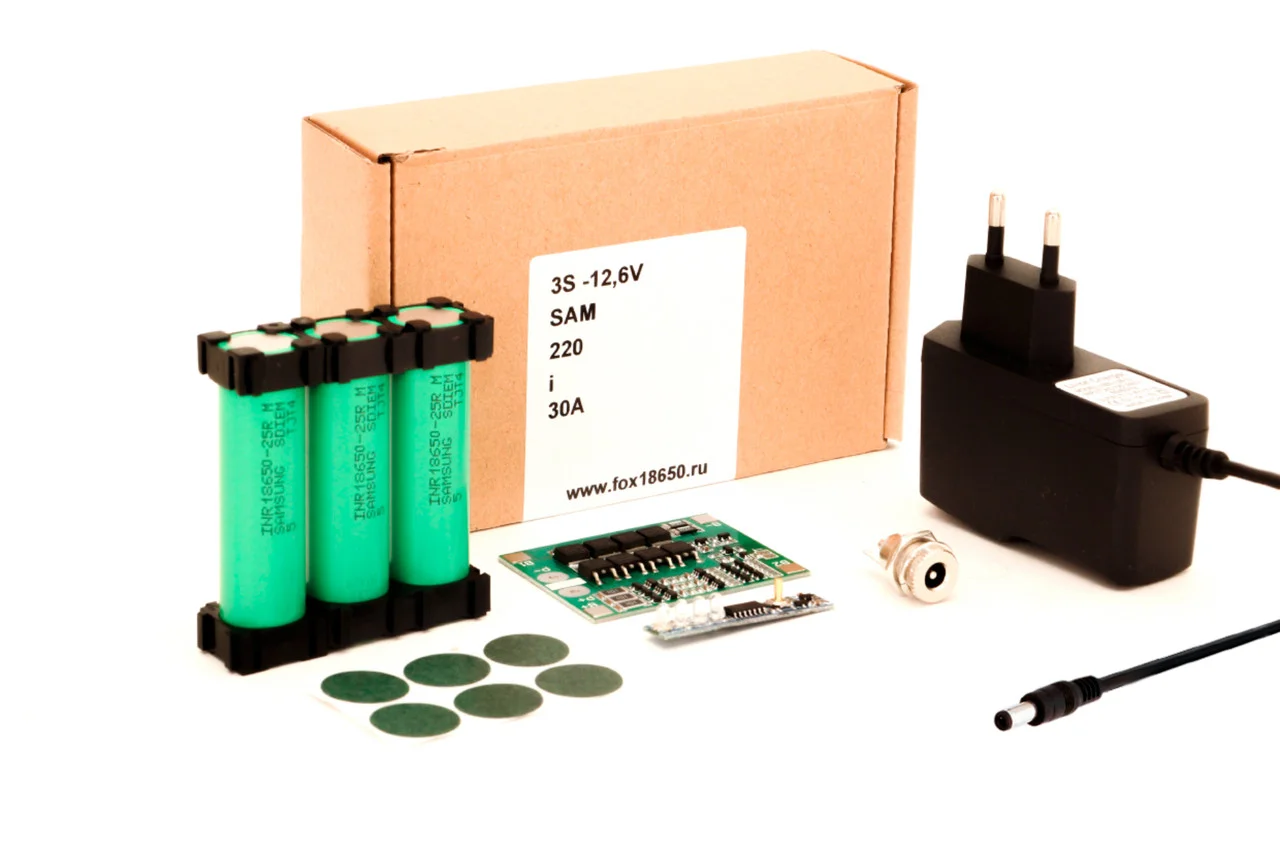

Выбор этого устройства выполняется в зависимости от количества элементов в составе АКБ, величины зарядно-разрядных токов и габаритов. Для СЭС и автономных систем энергоснабжения эти параметры не критичны. Производители маркируют модули обозначением 3S, 4S, что указывает на количество гальванических пар. Это также говорит о величине напряжения на клеммах АКБ, соответственно, 3S или 4S – 12 В, 5S – 18В, а 11S – это уже 40 В.

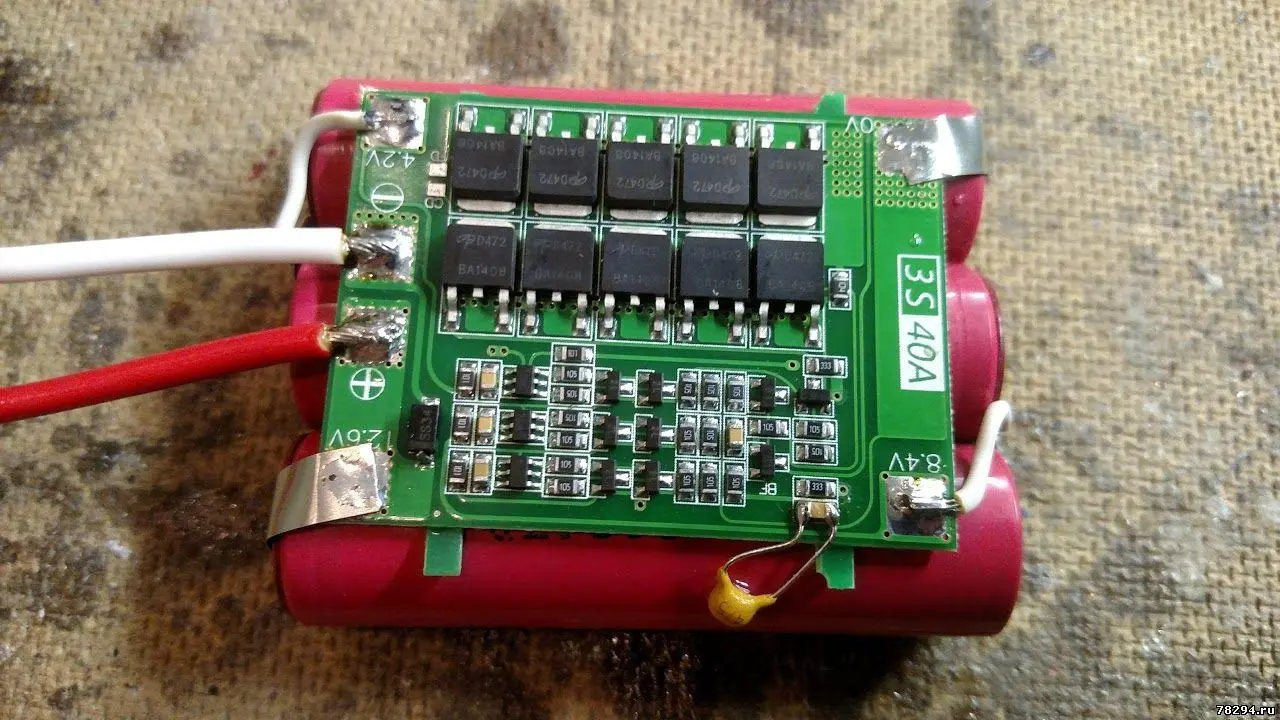

Важно. Надежное устройство обязательно имеет радиатор, так как в процессе работы силовые ключи быстро и сильно нагреваются, из-за чего они часто выходят из строя.

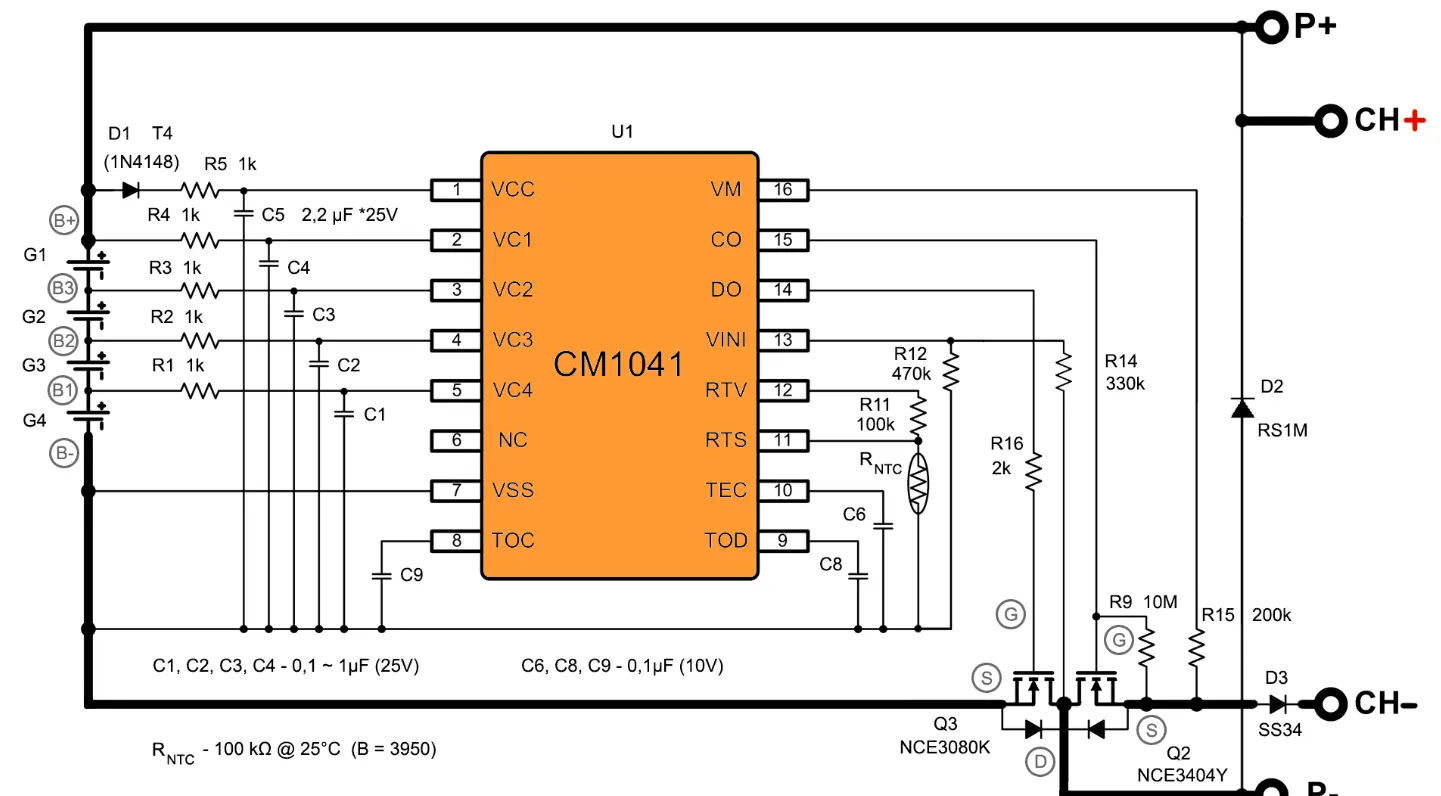

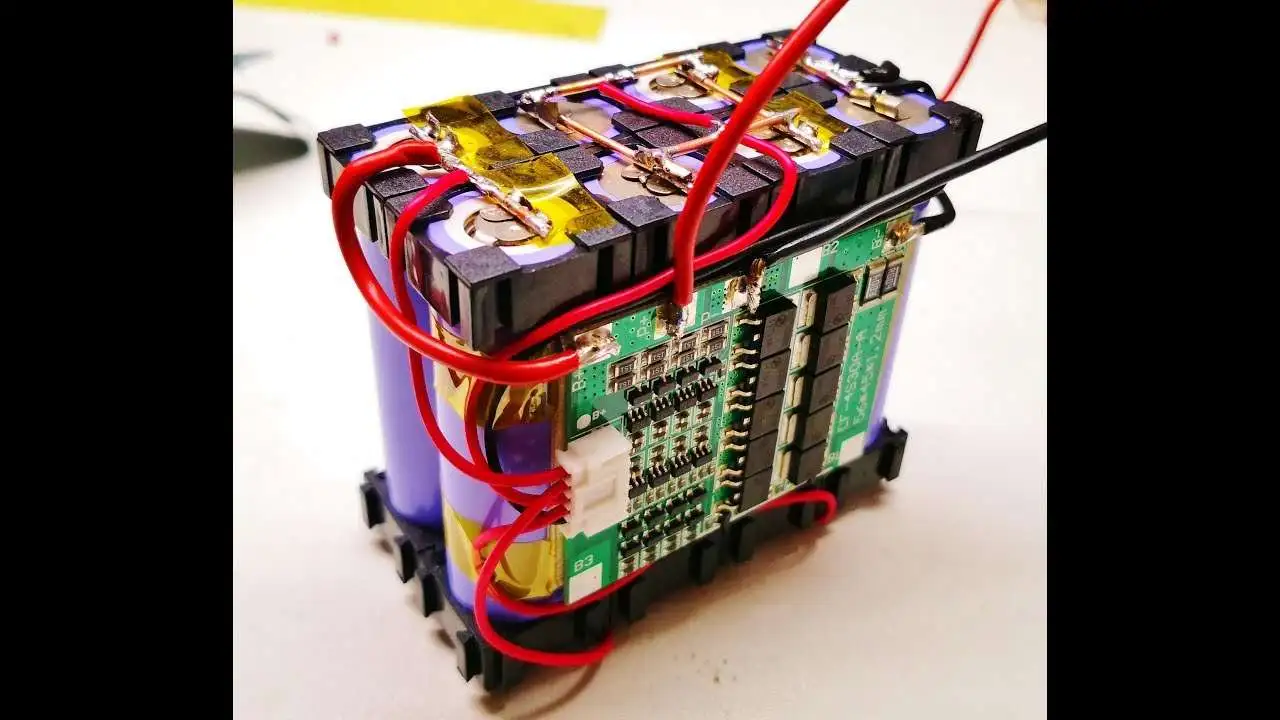

Рассмотрим подробнее плату BMS, что это такое и как работает. Она выполняет несколько важных функций для поддержания устойчивой работы аккумуляторной батареи. Блок функционирует как интеллектуальный контроллер, постоянно анализирующий состояние каждого элемента изделия. Чтобы понять, как работает BMS плата, необходимо ознакомиться с ее устройством. Блок состоит из контроллера, датчиков напряжения, температуры и силовых ключей. Она непрерывно измеряет рабочие параметры, затем принимает мгновенные действия для защиты накопителей энергии от аварийных ситуаций – перегрева и перезаряда.

Рассмотрим основные задачи и функции, выполняемые BM-модулями:

1. Непрерывный мониторинг напряжения каждой ячейки.
2. Контроль тока заряда и разряда, выполняется при помощи датчика тока.
3. Измерение температуры пар и окружающей среды, для этого должен быть установлен отдельный датчик, прилегающий к корпусу элемента.
4. Балансировку энергии между ячейками. Важно следить, чтобы заряд проходил равномерно во всех ячейках, тем самым, стабилизируя режимы работы, увеличивая срок службы.
5. Защиту от короткого замыкания и перегрузки. Это главная опция устройства, благодаря которой батарея выдерживает критические токи и длительную работу в перегрузке, что особенно актуально для ручных электроинструментов.

Расчет состояния заряда (SOC) и здоровья источника (SOH). Это важные параметры, с помощью которых прогнозируется жизненный период накопителя энергии. Данные формируются в отчет, который предоставляется пользователю в удобной форме. Например, выводятся на дисплей.

Создание надежного контакта с внешними устройствами. Это дополнительная функция, с помощью которой систему можно расширять, изменять характер нагрузки, сохраняя работоспособность батареи. Физическое соединение выполняют при помощи толстых проводов.

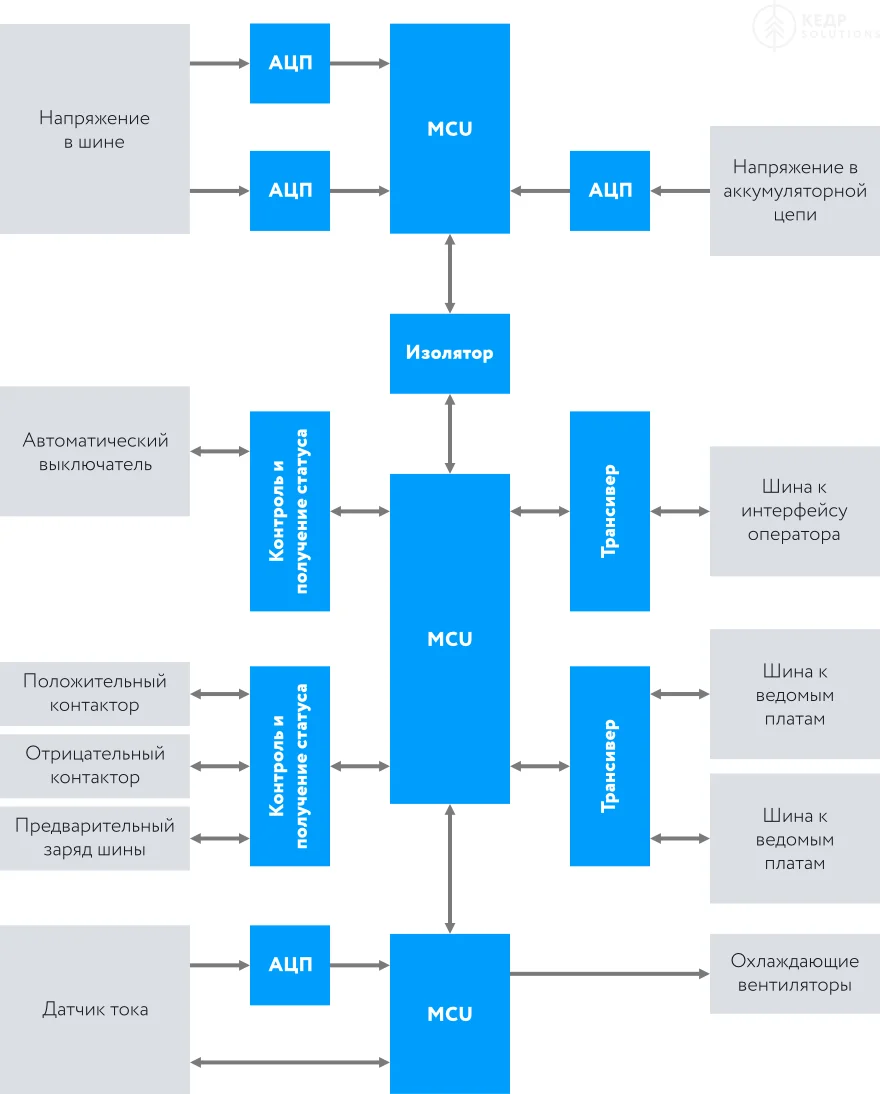

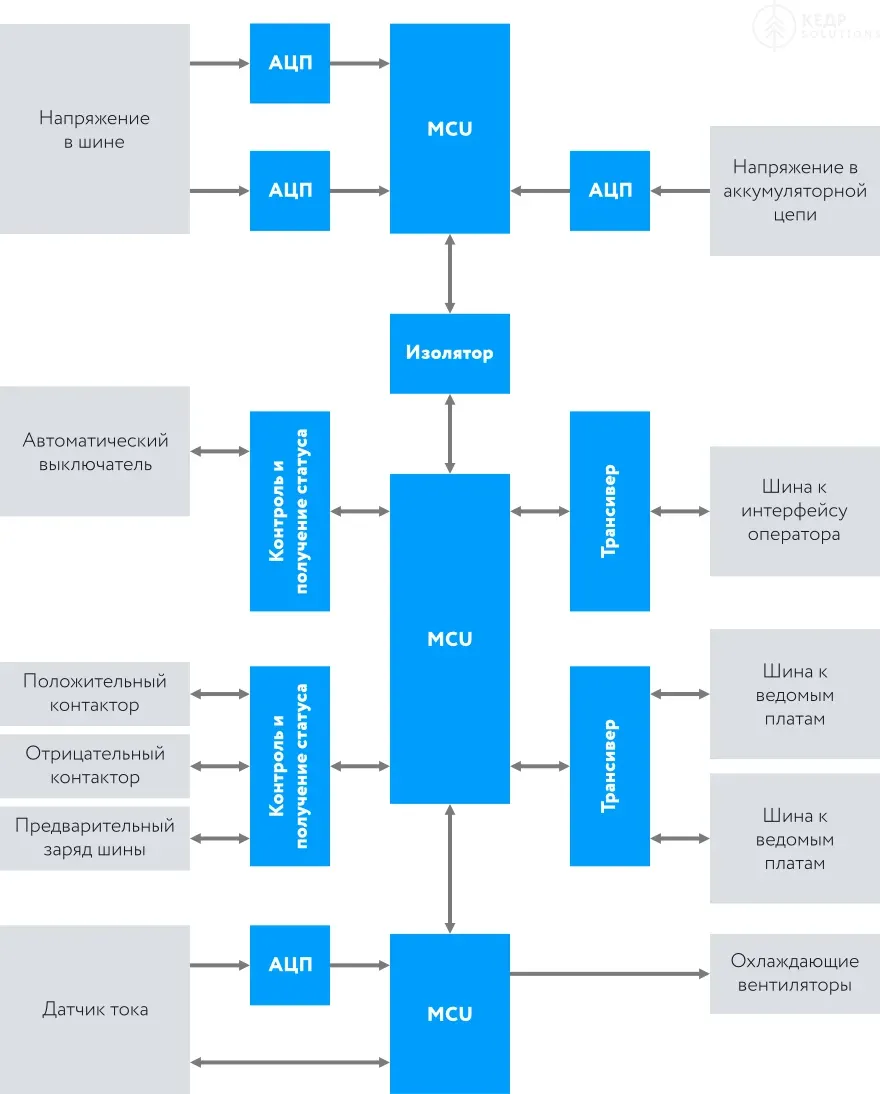

Блок BMS относится к сложным электронным системам, состоящим из нескольких важных компонентов. Основой выступает микроконтроллер, обрабатывающий данные со всех датчиков и выполняющий алгоритм по заранее заложенной в нем программе. К нему подключены измерительные цепи, отслеживающие напряжение каждой ячейки, ток заряда, разряд и температуру на корпусе. Более сложные приборы формируют историю, по которой составляется прогноз о предполагаемом сроке службы и возможном ресурсе.

Более подробно рассмотрим состав компонентов платы-BMS, что это и для чего нужно:

• микроконтроллер – центральный мозг системы, он анализирует поступающие данные и выбирает алгоритм действий;
• датчики напряжения для каждой секции, они формируют анализируемый сигнал;
• шунт для измерения тока в каждой ячейке или пакете в зависимости от конфигурации аккумулятора;
• термодатчики для контроля температуры, приклеиваются на двусторонний скотч или термоклей;
• ключи (MOSFET) для отключения нагрузки при достижении критических значений тока или напряжения;
• балансировочные резисторы, выполняющие уравнивающие функции;
• разъемы для внешней коммуникации;
• система питания платы, состоящая из блока и интегральной схемы.

Рассказываем, как работает плата BMS с балансировкой на примере аккумулятора 12V:

1. При подаче питания BMS постоянно анализирует полученные данные и сравнивает их с заданными производителем данными.

2. При превышении напряжения или температуры устройство мгновенно отключает заряд или разряд.

3. При этом степень разряда и заряда контролируется в зависимости от образовавшегося перекоса между ячейками. Это гарантирует безопасную работу даже в особо критических ситуациях.

Важной функцией современной платы Battery Management System выступает балансировка ячеек. Это необходимо для уравнивания режимов работы и продления срока службы. В процессе эксплуатации даже одинаковые элементы постепенно начинают отличаться по своим характеристикам. Некоторые заряжаются быстрее, другие медленнее, что приводит к дисбалансу и снижению общей емкости батареи. В особо запущенных ситуациях накопитель энергии выходит из строя, а более нагруженные ячейки замыкаются накоротко.

Активная балансировка перераспределяет энергию между гальваническими элементами, выравнивая их напряжение. BMS постоянно отслеживает состояние каждого звена и при необходимости включает балансировочные цепи. Это формирует наибольшую емкость батареи и продлевает ее долговечность, предотвращая преждевременный выход из строя отдельных ячеек. Балансировка заключается в дополнительной зарядке и регулировании тока потребления нагрузкой, чтобы он был одинаковый во всех линиях.

Покупая БМС-плату, важно знать, что это такое и как работает. Это универсальное устройство защиты ячеек аккумулятора от преждевременного выхода из строя. Ее наличие обязательно требуется для литиевых технологий. Li-ion, LiFePO4 и другие аккумуляторы нуждаются в точном контроле параметров, так как не выдерживают перезаряду и глубокий разряд. Однако, в исполнении с этим модулем по представленным характеристикам АКБ выше остальных типов.

BMS системы применяются для:

• литий-ионных (Li-ion) аккумуляторов;
• литий-железо-фосфатных (LiFePO4) батарей;
• литий-полимерных (Li-Po) элементов;
• свинцово-кислотных аккумуляторов (особенно AGM и GEL);
• никель-металл-гидридных (NiMH) банок.

Любой накопитель энергии нуждается в контроле этих параметров, так как способен выйти из строя. Но из-за разных факторов возникают ситуации, нарушающие установленный баланс и приводящие к искажению рабочих режимов.

В накопителях энергии VOLTS используется многоуровневая BMS защита, гарантирующая максимальную безопасность и долговечность оборудования. Система постоянно отслеживает более десятка параметров каждой ячейки, выполняя точный контроль состояния батареи. Используются современные алгоритмы балансировки, равномерно распределяющие нагрузку между всеми накопителями энергии.

Компания VOLTS применяет интеллектуальные BMS-системы с возможностью удаленного мониторинга и управления. Пользователям доступно мобильное приложение, через которое они отслеживают параметры в реальном времени. Это важно, так как своевременное обнаружение неисправной секции помогает быстро вернуть систему в исходное состояние, гарантируя максимальную продуктивность использования накопителей энергии. Для оформления заказа или получения дополнительной информации обращайтесь к менеджерам интернет-магазина. Также есть торговая точка в Москве, где можно пощупать товары руками. После составления заказа на e-mail будет отправлено письмо с подтверждением.

Все продукты VOLTS проходят тщательное тестирование и сертификацию. BMS-блоки формируют надежную защиту от всех возможных аварийных ситуаций, включая короткое замыкание, перегрузку, перегрев и глубокий разряд. Это гарантирует безопасную эксплуатацию на протяжении всего срока службы оборудования.

BMS-плата выступает обязательным элементом современной аккумуляторной батареи, повышая ее безопасность и продуктивную работу. Без надежного балансировочного модуля даже самые надежные по отзывам аккумуляторы быстро выходят из строя и представляют серьезную опасность. Правильно настроенная система управления продлевает срок службы батареи в 2-3 раза, гарантируя высокую токоотдачу от материальных вложений в энергетическое оборудование.

Современные BMS-устройства предоставляют ценные данные о состоянии аккумуляторов, позволяя оптимизировать режимы заряда и разряда. Они выполняют уравнивание ячеек, защиту от перегрузок и контроль температуры. Все это делает использование аккумуляторных батарей безопасным, производительным и экономически выгодным, особенно в ответственных применениях, где надежность становится критическим фактором.
