Как рассчитать мощность ИБП для коттеджа: простой и понятный подход

Расчет источника бесперебойного питания должен начинаться с уверенного понимания его функций в загородном доме. В отличие от городских квартир, коттеджи часто в зоне с серьезными проблемами электроснабжения. Оно периодически пропадает из-за аварии на станции, погодных явлений и человеческих факторов. В сети присутствует много опасных для техники помех и выбросов, способных повредить ее, возникающих из-за неправильного распределения нагрузки, несанкционированного подключения к уличным линиям и др. проблемы. Рассмотрим причины покупки источников бесперебойного электроснабжения:

• гарантия непрерывной работы жизненно важных систем (отопление, водоснабжение, охранная сигнализация и «умный дом», если нет собственного резервного источника);
• предотвращение выхода из строя чувствительной электроники из-за скачков напряжения и мощных импульсных выбросов;
• поддержание работы комплексов безопасности и связи для возможности выполнения экстренного вызова;
• корректного завершения работы компьютерной техники, что исключит повреждение жестких дисков или ошибок сохранения в твердотельных накопителях.

Отключения и скачки напряжения в загородных сетях

Качество электроснабжения в сельской местности часто не отвечает действующим стандартам. ИБП становится необходимостью, так как проблемы с сетью длятся от 10 минут до нескольких часов, а иногда даже и суток. Чаще происходят сбои зимой, когда остановка системы отопления может привести к размораживанию труб. Статистика показывает, что в некоторых регионах перепады напряжения случаются до 10-15 раз в месяц, что постепенно выводит из строя бытовую технику. Бесперебойник не только обеспечивает резервное питание, но и стабилизирует напряжение, продлевая срок службы подключенного оборудования. Мгновенные скачки тока сопровождаются выбросом мощности, в несколько раз превышающей возможности вашей техники, сопровождаемое ростом напряжения. Это связано с большим количеством реактивных потребителей, выполняющих роль накопителей. Когда возникает просадка, вся накопленная энергия устремляется на активную нагрузку, выводя ее из строя.

Защита отопления, насосов и бытовой техники

Выбираемый источник резервного питания должен уметь работать с разными типами нагрузки. Например, дешевые LED-лампы не укомплектованы стабилизаторами или преобразователями. В них использован обычный диодный мост, резистор для ограничения тока и конденсатор для сглаживания низкочастотных помех. В дешевых зарядных устройствах для игрушек, телефоном и ПК часто отсутствуют варисторы, термисторы и другие защитные устройства. Бюджетные блоки для стационарных компьютеров имеют мало входной емкости, и отсутствует дополнительный согласующий дроссель, из-за чего выбросы легко повреждают его. Рассмотрим также пример с индуктивным потребителем. Например, циркуляционный насос мощностью 60 Вт при запуске кратковременно потребляет до 120-300 Вт. Электроника газового котла требует напряжения без выбросов. Холодильник создает периодическую нагрузку при включении компрессора. Все эти факторы необходимо учитывать при расчетах, чтобы система справлялась с реальными условиями эксплуатации, а не только с паспортными значениями.

Перед тем, как рассчитать мощность ИБП, составьте список техники, влияющей на характеристики питающего напряжения и того оборудования, которое должно оставаться в работе при отключении электроэнергии. Для коттеджа это обычно:

• система отопления (котел, циркуляционные насосы, вентиляторы, таймеры, платы управления, датчики);
• холодильник и морозильная камера, потому что многим продуктам питания достаточно пробыть в тепле всего полчаса, чтобы испортиться;
• главное освещение (энергосберегающие светильники), например, в коридорах, на кухне и санузле;
• устройства связи (роутер, станция умного дома, телефон);
• система безопасности и видеонаблюдения, так как принудительное отключение может быть результатом деятельности злоумышленников.

Котёл, холодильник, насосы, освещение, интернет

Каждый блок питания должен учитывать номинальную и пиковую мощность оборудования. Например, современный газовый котел потребляет 100-200 Вт в рабочем режиме, но при запуске требуется дополнительная энергия для розжига и пуска турбины. Холодильник с инверторным компрессором отличается плавным пуском, а обычный работает с кратковременными скачками потребления, так как двигатель либо запущен, либо остановлен. Освещение на светодиодах экономично (10-20 Вт на комнату), но важно учесть все точки. Для точного расчета лучше использовать фактические данные с электросчетчика или ваттметра.

Что точно не включать в ИБП — стиральная машина, духовка и пр.

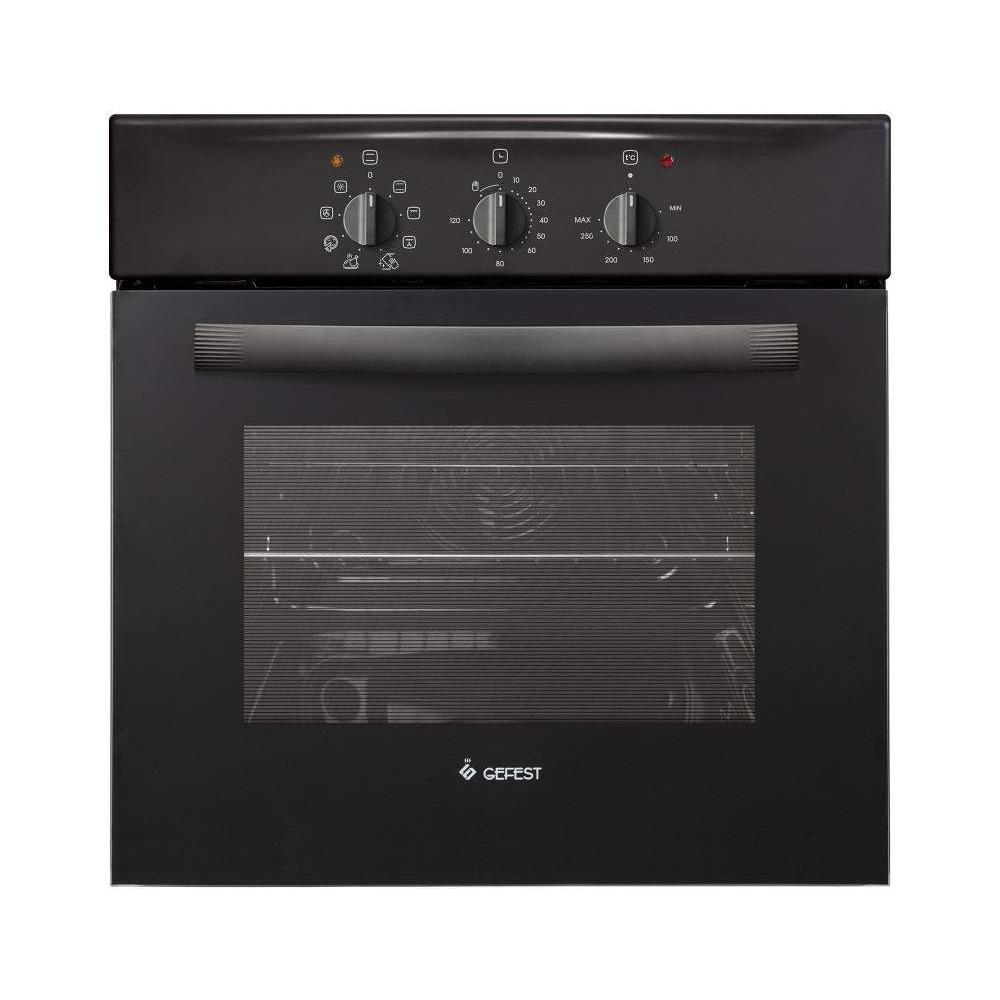

Мощные бытовые приборы нецелесообразно подключать к аварийному блоку питания. Стиральная машина (2000-2500 Вт), электрическая духовка (3000-5000 Вт) или бойлер (1500-2000 Вт) потребуют установки очень дорогой и громоздкой системы. Для таких нагрузок лучше предусмотреть альтернативные варианты – дизельный или бензиновый генератор или переход на газовые аналоги. Также не стоит включать в резервную линию кондиционеры, электрообогреватели и другую технику, без которой можно временно обойтись.

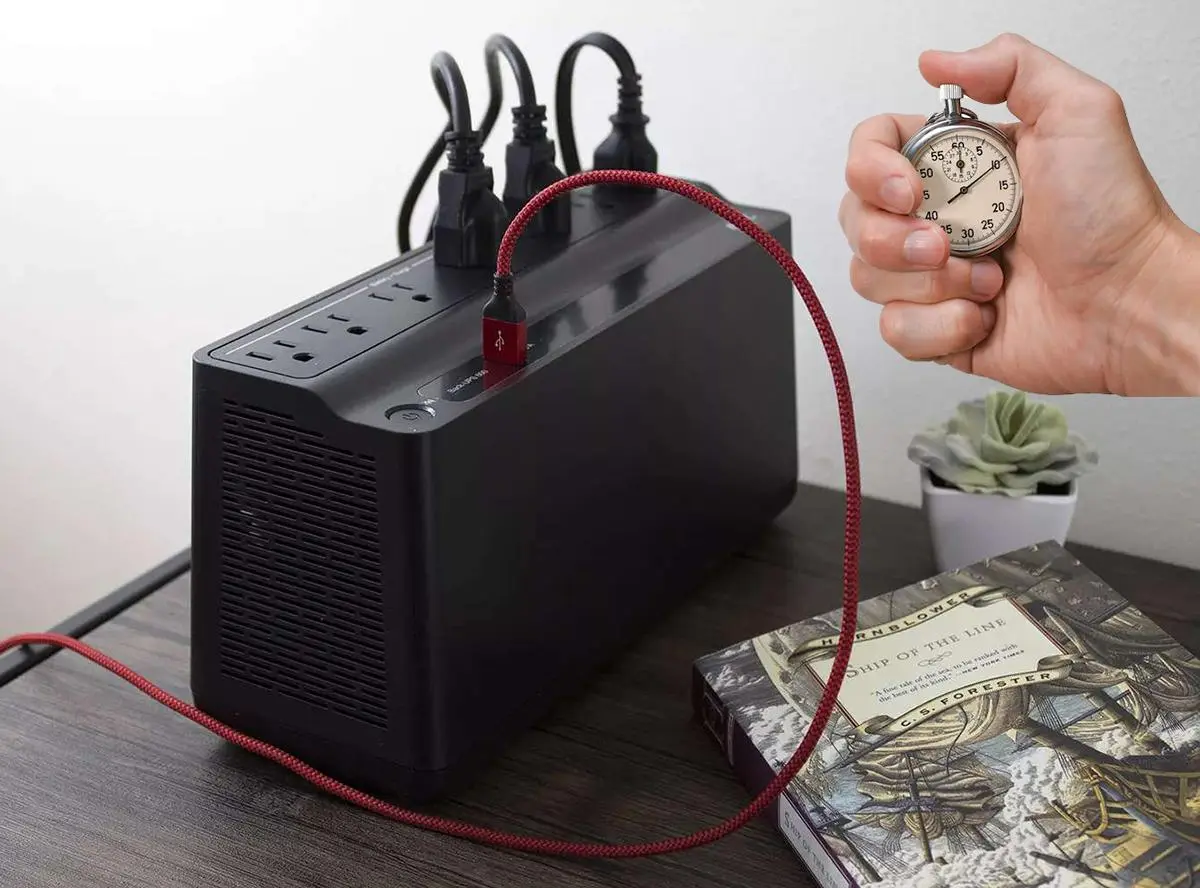

Формула расчета времени работы ИБП основана на нескольких главных параметрах. Для точного определения характеристик системы выполняют:

1. Суммирование потребления всех необходимых приборов в ваттах.
2. Добавление 25-30% запаса на пусковые токи и переходные процессы.
3. Учет КПД инвертора (обычно 85-95%).
4. Определение необходимого времени независимой работы от аккумулятора в часах.
5. Подбор аккумулятора соответствующей емкости.

Суммарная мощность всех потребителей + запас 20–30%

Выбирая источник с аккумулятором, помните важное правило: постоянная нагрузка не должна превышать 70% от номинальной мощности ИБП. Например, для суммарного потребления 700 Вт нужен прибор на 1000 Вт. Это обеспечит запас для кратковременных пиков и продлит срок службы оборудования. Обязательно учтите приборы с электродвигателями (насосы, компрессоры) – их пусковой ток, как правило, в 3-5 раз превышает номинальное потребление. В этом убеждались все, наблюдая небольшое проседание яркости освещения при включении таких устройств.

Пример расчёта на практике

Рассмотрим бесперебойник для типового коттеджа. Например, в нем установлен газовый котел (120 Вт), два циркуляционных насоса (2×80 Вт), холодильник (200 Вт). Также имеется освещение (150 Вт), роутер и система безопасности (50 Вт). Общее энергопотребление составляет 680 Вт + 30% запаса = 884 Вт. Выбираем модель на 1 кВт. Для независимой работы в течение 4 часов потребуется аккумуляторная батарея с действительной емкостью около 200 Ач (с учетом глубины разряда 50% и КПД системы 90%). Такой комплект обеспечит надежную работу важных систем при временном отключении электроэнергии.

Расчет ИБП по мощности будет неполным без учета факторов, влияющих на продолжительность работы системы:

• емкость и тип аккумуляторов (свинцово-кислотные, AGM, GEL, литиевые);
• температура окружающей среды (на морозе емкость снижается);
• глубина разряда (рекомендуется не более 50% для свинцовых АКБ);
• возраст батарей (емкость уменьшается после 2-3 лет эксплуатации);
• КПД инвертора (потери на преобразование энергии).

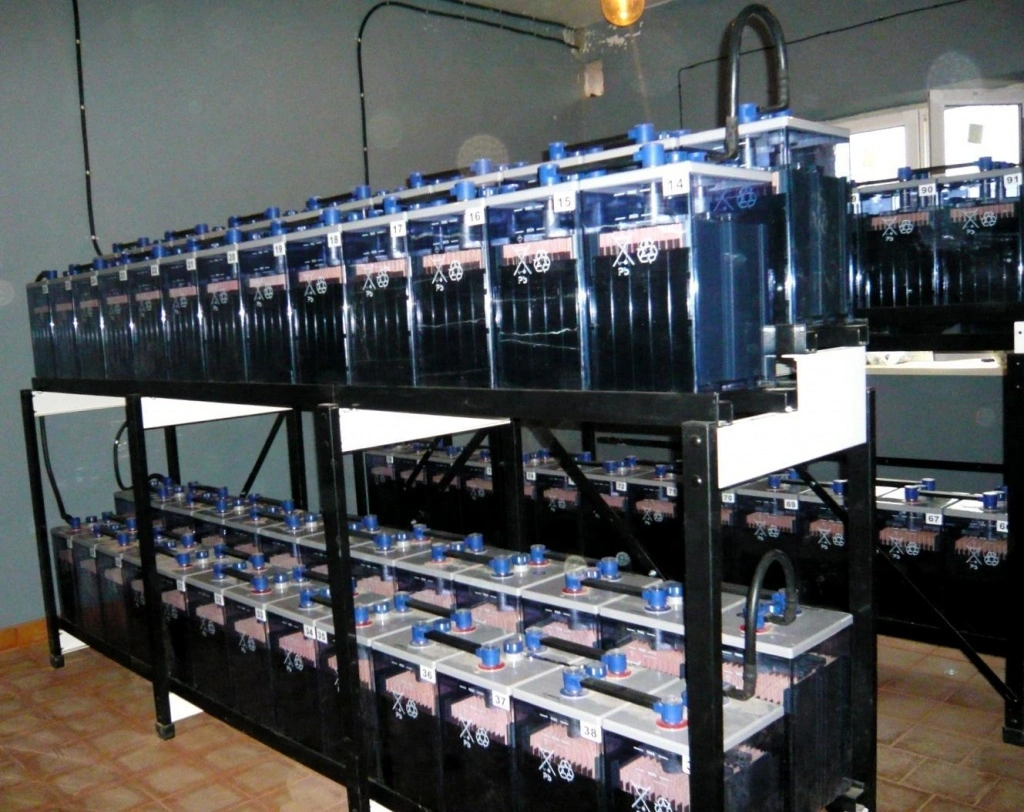

Ёмкость аккумуляторов

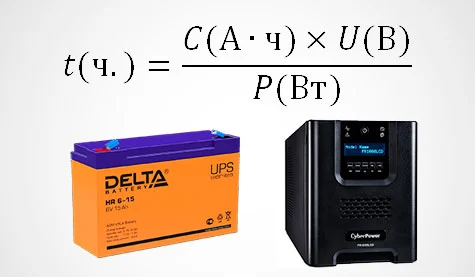

Основной параметр источника питания с батареей – это запас энергии, измеряемый в ампер-часах (Ач). Для расчета необходимой емкости используйте формулу: Емкость (Ач) = (Нагрузка (Вт) × Время (ч)) / (Напряжение (В) × КПД × Глубина разряда). Например, для нагрузки 500 Вт, времени работы 3 часа, напряжения 12В, КПД 90% и глубине разряда 50% получаем: (500×3)/(12×0,9×0,5) ≈ 278 Ач. На практике это означает установку двух батарей по 150 Ач.

Тип ИБП и его КПД

Разные источник с аккумулятором имеют свои показатели эффективности преобразования энергии. Оффлайн-модели (КПД 95-98%) практически не нагреваются и не требуют активного охлаждения. Линейно-интерактивные (90-95%) обеспечивают стабилизацию напряжения. Онлайн-ИБП (85-90%) дают высокое качество электроэнергии, но имеют большие потери на двойное преобразование. Эти различия сильно влияют на длительность работы от АКБ при одинаковой емкости аккумуляторов.

Когда расчет источника бесперебойного питания показывает слишком большие значения мощности (свыше 3-5 кВт), стоит рассмотреть альтернативные варианты электроснабжения:

• разделение нагрузки на приоритетные и второстепенные линии;
• использование нескольких ИБП для разных групп потребителей;
• комбинирование с генераторами автоматического запуска;
• применение гибридных систем с солнечными панелями.

Использовать ИБП только для критичных зон

Разумный подход – подключить к ИБП только самое важное оборудование: котел, циркуляционные насосы, систему безопасности и базовое освещение. Мощные потребители (стиральная машина, бойлер, электроплита) можно запитать от генератора или временно отключить, так как они не несут первостепенной важности. Такой подход уменьшает цену системы, сохранив энергоемкость и производительность для жизненно важных систем дома.

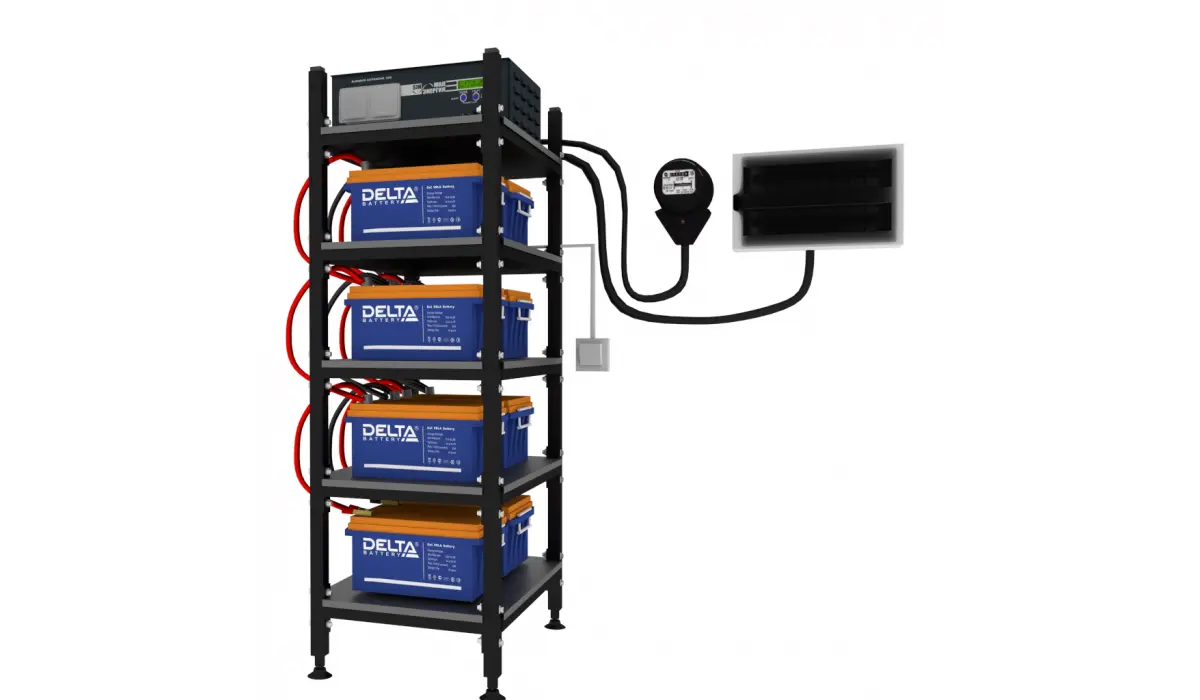

Накопительные системы с функцией резервного питания

Современные бесперебойные источники питания интегрируются в комплексные системы для автономного энергоснабжения. Гибридные комплексы включают ИБП, солнечные панели и иногда ветрогенераторы. Они особенно эффективны в районах с частыми и длительными отключениями электроэнергии. Такие установки позволяют накапливать энергию днем и использовать ее ночью, ощутимо увеличивая время автономной работы по сравнению с традиционными бесперебойниками.

Грамотный расчет ИБП требует учета десятка факторов. Начните с составления подробного списка техники, которая должна работать при отключении электроэнергии. Измерьте реальное потребление с помощью ваттметра, уделяя бдительное внимание приборам с электродвигателями. Рассчитайте суммарную мощность, добавьте 25-30% запаса, определите необходимое время автономии. Для точного подбора используйте онлайн-калькуляторы или обратитесь к специалистам из компании VOLTS. Помните, что правильно выбранная система создаст комфорт и безопасность вашего дома, а также прослужит десятки лет без дополнительных затрат.
