Как работает инверторный ИБП

В широком смысле любой ИБП — это посредник. Но инверторные модели (часто называемые Online или системами с двойным преобразованием) — это аристократия в мире силовой электроники. В отличие от своих более простых собратьев, которые просто перебрасывают питание на батарею, когда гаснет свет, инверторный ИБП работает постоянно.

Его главная миссия — не просто поддержать работу приборов, а реконструировать электрический сигнал. Он берет то, что дает сеть (даже если там всего 180 Вольт с помехами), и создает из этого эталонные 220 Вольт (или 230 В) с идеальной синусоидой.

Для чего это критически важно:

• Защита электродвигателей: Циркуляционные насосы котлов отопления, компрессоры холодильников и кондиционеров физически страдают от «грязного» сигнала, перегреваясь и гудя.

• Сохранность данных: Серверы и домашние хранилища (NAS) могут потерять информацию при микросекундном провале напряжения, который обычный сетевой фильтр даже не заметит.

• Продление жизни электроники: Блоки питания дорогих телевизоров и аудиосистем Hi-Fi класса служат годами дольше, если питаются чистым током.

Магия инверторной технологии кроется в радикальном подходе: чтобы исправить ток, его нужно сначала «разрушить», а затем собрать заново. Этот процесс называется двойным преобразованием.

Как происходит преобразование и стабилизация напряжения

Путь электрона внутри устройства напоминает сложный технологический процесс очистки воды, только вместо фильтров здесь используются полупроводники.

1.Выпрямление (AC -> DC): Входящий переменный ток из розетки (Alternating Current), каким бы кривым и нестабильным он ни был, поступает на выпрямитель. Здесь он превращается в постоянный ток (Direct Current). На этом этапе исчезают все частотные помехи, гармоники и скачки вольтажа. Хаос превращается в спокойный поток.

2.Буферизация: Часть этой энергии уходит на зарядку аккумуляторов, а основная часть течет дальше, к сердцу системы.

3.Инвертирование (DC -> AC): Инвертор берет этот очищенный постоянный ток и с помощью высокочастотной коммутации транзисторов (обычно IGBT-модулей) «нарезает» его, формируя новую, абсолютно чистую синусоиду переменного тока.

На выходе вы получаете сигнал, который часто качественнее того, что поставляет городская подстанция.

Работа ИБП при нормальном электроснабжении

В штатном режиме, когда в сети есть напряжение, инверторный ИБП не «спит» в ожидании аварии. Он работает как активный стабилизатор. Ток постоянно проходит через цепь «Выпрямитель — Шина постоянного тока — Инвертор».

Это означает, что нагрузка (ваш котел, компьютер или весь дом) никогда не соединена напрямую с внешней сетью. Вы всегда питаетесь от инвертора. Благодаря этому любые всплески напряжения во внешней сети (например, сосед включил сварочный аппарат) гасятся на входе и никак не влияют на выходной сигнал. Аккумуляторы в этом режиме находятся в буферном состоянии, поддерживая 100% заряда.

Что происходит при отключении или скачках напряжения

Это звездный час системы. Когда напряжение на входе пропадает или выходит за допустимые рамки (становится опасно высоким или низким):

1.Выпрямитель перестает подавать энергию.

2.Инвертор мгновенно, без малейшей паузы, начинает забирать энергию от аккумуляторных батарей.

Ключевое слово здесь — мгновенно. Время переключения равно нулю (0 мс). Поскольку инвертор и так питал нагрузку, для него просто меняется источник поступления электронов: вместо выпрямителя им становятся батареи. Лампочки не моргают, компьютеры не перезагружаются, а чувствительная автоматика газовых котлов не уходит в ошибку. Это бесшовный переход, незаметный для потребителя.

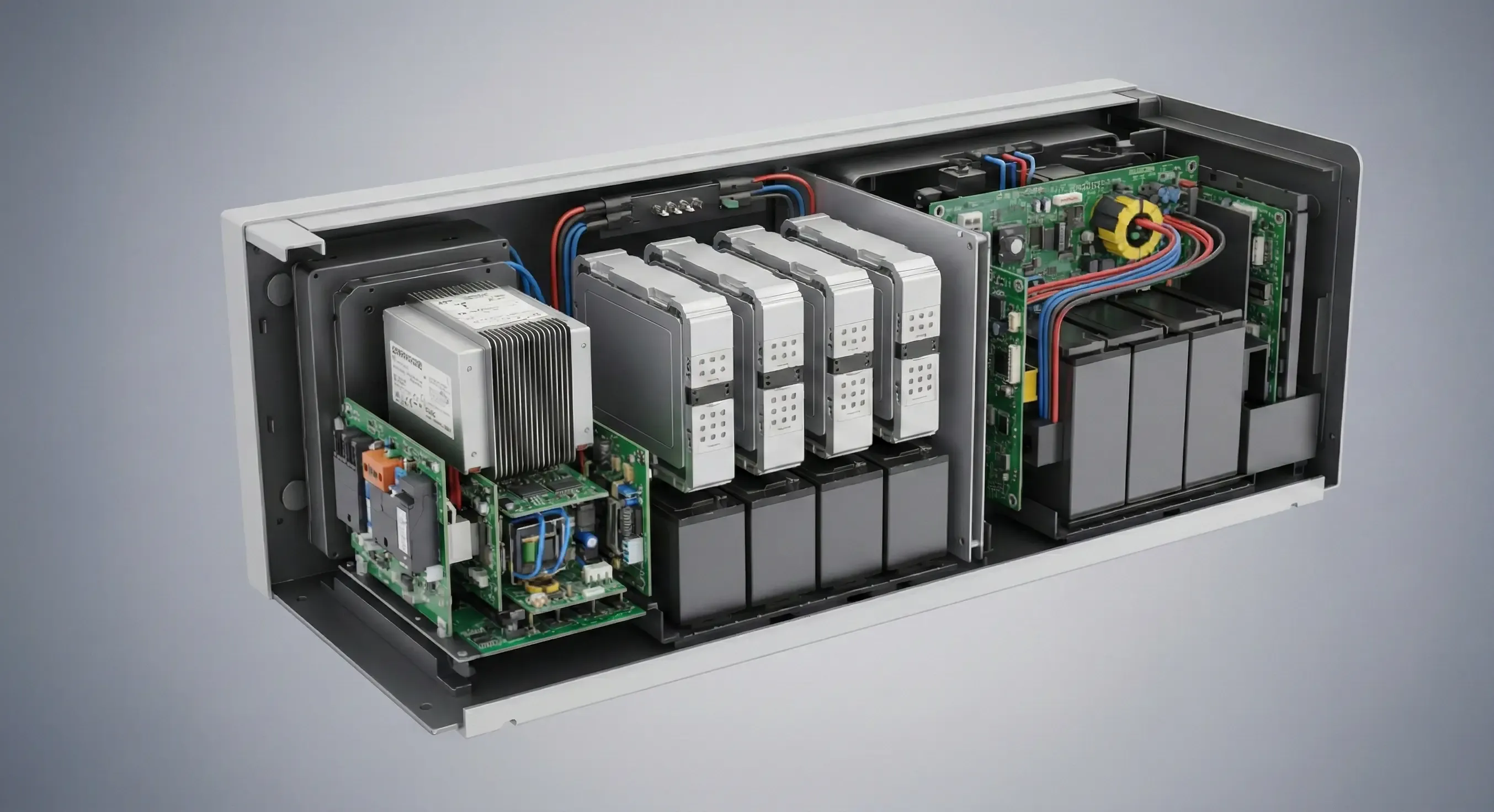

Чтобы понять надежность системы, стоит взглянуть на её «органы». Это не просто коробка с проводами, а слаженный организм.

Роль инвертора, аккумуляторов и управляющей электроники

• Инвертор (Преобразователь): Это «мускулы» системы. От его качества зависит мощность, которую вы можете подключить (кВт), и способность выдерживать пусковые токи (кратковременные перегрузки, когда запускается двигатель холодильника).

• Аккумуляторный блок (АКБ): Это «топливный бак». От емкости (кВт*ч) зависит, сколько времени ваш дом проживет в автономном режиме. Традиционно использовались свинцово-кислотные батареи, но современный стандарт — это литий-железо-фосфат (LiFePO4), обеспечивающий тысячи циклов заряда-разряда.

• Управляющая электроника (Контроллер/BMS): Это «мозг». В современных устройствах он не просто следит за зарядом. Он балансирует ячейки аккумулятора, управляет температурой, прогнозирует время автономной работы и даже общается с пользователем через облачные сервисы.

• Байпас (Bypass): Аварийный обходной путь. Если сама электроника ИБП выйдет из строя или перегреется, система автоматически переключит нагрузку напрямую на сеть, чтобы не оставить дом без света.

Рынок наводнен дешевыми устройствами, которые тоже гордо именуются «бесперебойниками». Но разница между ними колоссальная, как между велосипедом и электромобилем.

1.Резервные (Off-Line / Back-UPS): Самые простые. В нормальном режиме просто транслируют сетевое напряжение. При аварии переключаются на батарею с задержкой в 5-15 мс. Выдают на выходе не синусоиду, а «ступенчатый» сигнал (меандр). Дешево, но губительно для котлов и насосов.

2.Линейно-интерактивные (Line-Interactive): Имеют встроенный стабилизатор (автотрансформатор), который щелкает реле, пытаясь выровнять напряжение. Переключение на батарею занимает 2-6 мс. Лучше резервных, но всё еще компромисс.

3.Инверторные (Online): Как мы выяснили — двойное преобразование, нулевое время переключения, идеальный синус.

Преимущества инверторных ИБП для чувствительной техники

Главный козырь инвертора — чистая синусоида. Дело в том, что большинство электродвигателей переменного тока созданы для вращения в ритме плавной волны. Если подать на них прямоугольный сигнал («модифицированную синусоиду» дешевых ИБП), обмотки двигателя начинают вибрировать, издавать гул и греться, что быстро выводит их из строя.

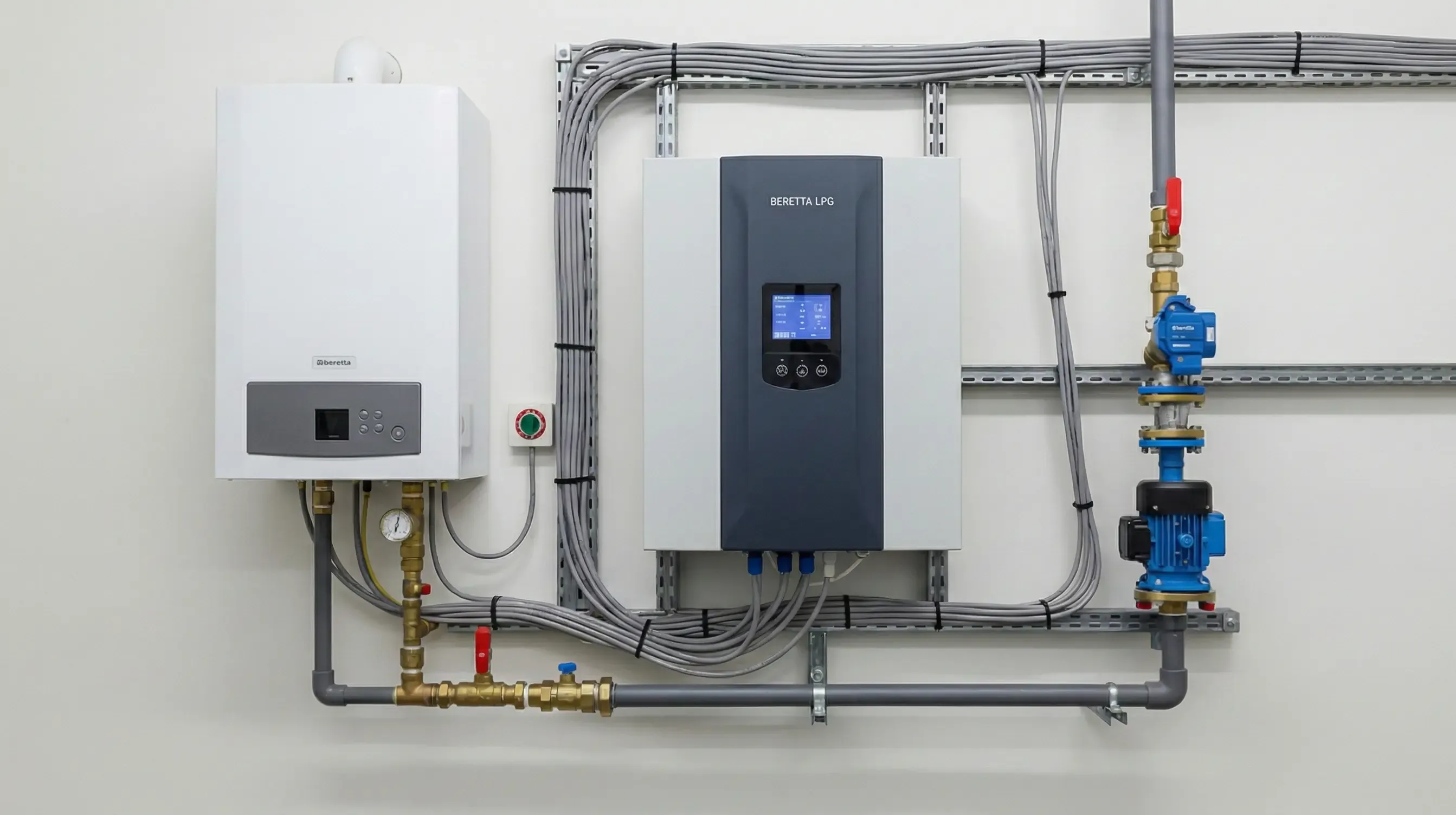

Инверторный ИБП гарантирует, что ваша дорогая техника (газовый котел, скважинный насос, система вентиляции) будет работать в тепличных условиях, даже если за окном бушует энергетический шторм.

Раньше такие системы жили только в серверных комнатах дата-центров и реанимационных отделениях больниц. Сегодня технологии шагнули в быт.

Использование инверторных ИБП в доме и коммерческих объектах

• Частные дома: Обеспечение работы систем жизнеобеспечения (отопление, водоснабжение, охрана) и комфорта (свет, интернет, холодильник).

• Бизнес: Поддержание работы кассовых аппаратов, систем видеонаблюдения, локальных серверов и рабочих станций сотрудников.

• Медицина: Питание диагностического оборудования, где малейший скачок может исказить результаты исследования.

Применение решений VOLTS в системах бесперебойного питания

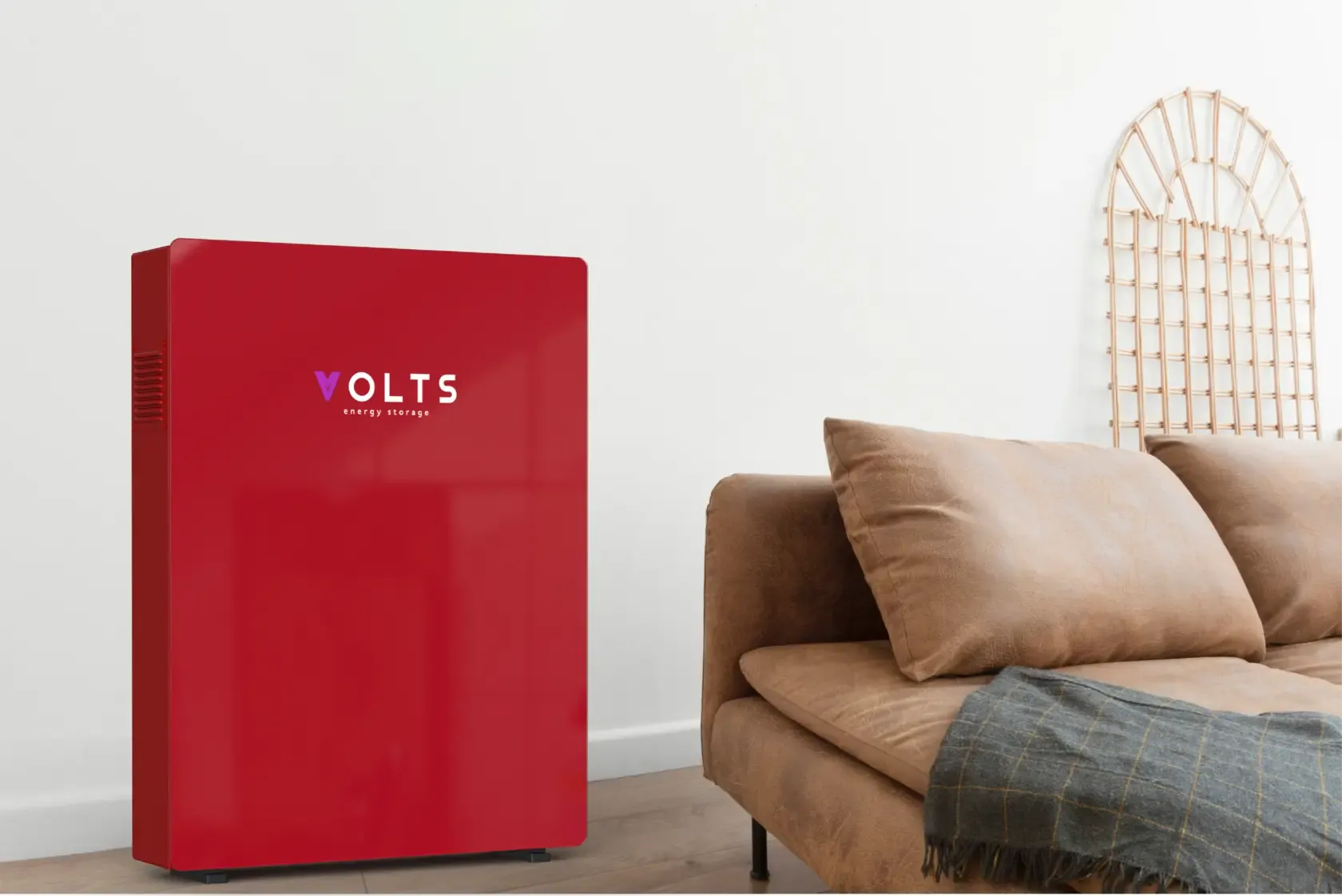

Когда речь заходит о современной реализации инверторной технологии для частного использования, решения VOLTS стоят особняком. Если классический промышленный ИБП — это часто громоздкий, шумный металлический ящик, требующий отдельной вентилируемой комнаты из-за свинцовых аккумуляторов, то VOLTS переосмысляет этот опыт.

Накопители VOLTS по своей сути являются продвинутыми инверторными системами «всё-в-одном».

• Технологическое превосходство: Внутри используется современная литий-ионная химия, которая безопасна и долговечна.

• Мгновенная реакция: Как и положено топовому инверторному оборудованию, VOLTS перехватывает нагрузку менее чем за 0,01 секунды. Ваша техника даже не замечает подмены.

• Эстетика и тишина: Устройство создано, чтобы висеть на стене в гостиной, а не пылиться в котельной. Бесшумная работа и возможность кастомизации дизайна (сменные панели) делают его частью интерьера.

• Интеллект: В отличие от «немых» железных ящиков, VOLTS управляется через мобильное приложение, позволяя вам мониторить потребление и управлять потоками энергии из любой точки мира.

Это эволюция от простого «бесперебойника» к полноценному менеджеру энергосистемы дома.

При всех достоинствах, у технологии есть нюансы, которые нужно учитывать «на берегу»:

• Собственное потребление: Поскольку инвертор работает постоянно, он сам потребляет энергию на преобразование (КПД обычно 90-96%). Часть энергии уходит в тепло, поэтому важно, чтобы устройство имело грамотную систему охлаждения.

• Стоимость: Сложная схемотехника двойного преобразования не может стоить дешево. Это инвестиция, а не расходник.

• Обслуживание: Классические ИБП требуют регулярной замены вентиляторов (из-за пыли) и аккумуляторов (раз в 3-5 лет для свинца). Современные решения типа VOLTS сводят обслуживание к минимуму благодаря пассивному охлаждению или надежным компонентам и долговечным LFP-ячейкам (срок службы более 10 лет).

Инверторный ИБП — это выбор перфекциониста и прагматика. Он необходим, если:

1.У вас в доме установлен газовый котел с электроникой и циркуляционными насосами.

2.Вы живете в районе с нестабильной сетью, где лампочки часто тускнеют или мигают.

3.Вы цените долговечность своей бытовой техники и не хотите менять сгоревшие платы управления холодильником или стиральной машиной.

4.Вам нужна полная автоматизация: свет погас — резерв включился, свет дали — резерв отключился, и всё это без вашего участия.

В мире, где всё завязано на электричество, инверторный ИБП становится фундаментом спокойствия. Это гарантия того, что ваш дом останется крепостью света и тепла в любых обстоятельствах.
