Как правильно устанавливать солнечные панели: пошаговое руководство

Перед тем, как подключить солнечную панель, необходимо тщательно проанализировать несколько важных факторов. Упущение любого сильно снижает производительность или приводит к лишним затратам. Следует обязательно выполнить определение требуемой мощности, оценить доступную площадь и конструкцию для монтажа, а тауже учесть климатические особенности региона. Знание этих деталей поможет правильно выбрать комплектующие и спроектировать надежную систему.

Потребление энергии и расчёт мощности системы

Первое, что необходимо сделать – точно определить ваше суточное и месячное потребление электроэнергии (в кВт·ч). Эта информация поможет рассчитать требуемую мощность солнечных панелей. Сложите производительность всех часто используемых устройств (холодильник, освещение, телевизор, компьютер и т.д.) и время их работы. Умножьте полученную сумму на количество часов работы. Для обеспечения автономии несколько дней определите нужную емкость аккумуляторов. Мощность панелей должна превышать дневное потребление, чтобы компенсировать потери и полностью заряжать АКБ.

Подходящая площадь и несущая конструкция

Мощность солнечных генераторов напрямую зависит от доступной площади. Каждая стандартная панель с энергоемкостью ~300-400 Вт требует примерно 1.6-2 м². Оцените, есть ли такое свободное место на крыше, фасаде или земле без затенения, так как приемники должны освещаться на протяжении всего светового дня. Поверхность должна быть прочной и устойчивой к ветровым и снеговым нагрузкам. Для крепления понадобится специальные алюминиевые или стальные каркасы (конструкции), надежно фиксирующие блоки. Наземная установка требует наличия фундамента. Перед началом проектирования стоит изучить несущую способность крыши. Тонкая и редкая стропильная система может не выдержать дополнительную нагрузку.

Регион и количество солнечных дней

Производительность солнечной альтернативы сильно зависит от географии. Узнайте среднее количество солнечных часов в вашем регионе за год (инсоляция). Эта информация есть в специализированных картах или базах данных. Чем больше солнечных дней и интенсивность излучения, тем больше энергии сможет вырабатывать система. В облачных регионах потребуется увеличить количество модулей для компенсации снижения выработки. Учет климата – ключ к оптимальной окупаемости.

Правильно выбранное место определяет успех всей затеи. Как установить солнечную панель максимально рентабельно? Подходит участок, получающий максимум прямого солнечного света в течение дня, особенно в пиковые часы (примерно с 10 до 16). Очень важно уменьшить любое затенение от деревьев, труб, соседних зданий – даже небольшая тень на одну часть панели резко снижает выход всей цепи.

Основные варианты размещения:

• крыша;
• фасад здания;
• наземная установка на специальных опорах.

Крыша, фасад или наземная установка

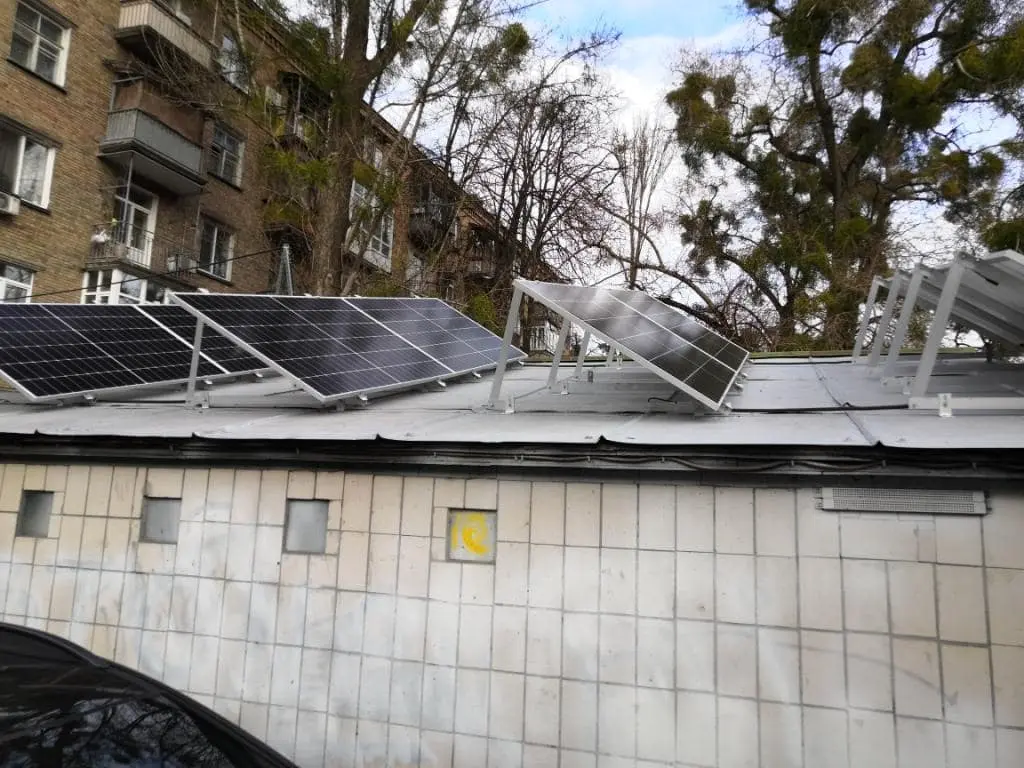

Крыша – самый популярный и часто наиболее продуктивный вариант для монтажа генерирующей панели. Она лучше освещена, экономит площадь участка. Для скатных кровель применяют каркасы, повторяющие угол наклона. Плоские крыши требуют специальных стоек для задания оптимального угла. Фасадная установка менее продуктивна из-за вертикального расположения, но может быть оправдана в отдельных случаях. Наземные системы требуют больше места, зато позволяют легко регулировать угол и ориентацию, подходят для больших электростанций. Выбор зависит от условий и возможностей.

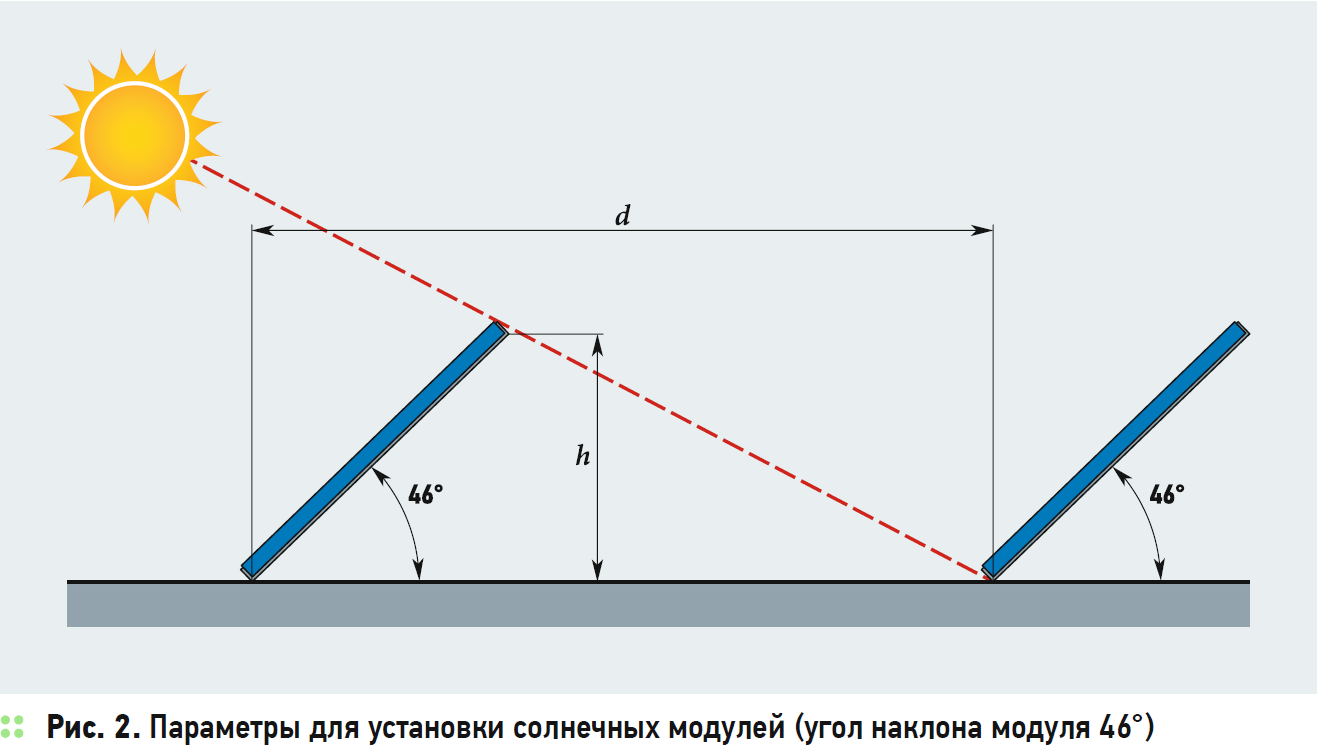

Угол наклона и ориентация по сторонам света

Чтобы солнечный источник тока работал на полную, очень важны ориентация и угол наклона. В северном полушарии панели должны смотреть строго на юг (азимут ~180°). Отклонение на запад и восток снижает выработку. Оптимальный угол наклона панелей равен широте местности (для среднегодовой максимальной отдачи). Зимой продуктивнее крутой угол (широта +15°), летом – более пологий (широта -15°). Фиксированные конструкции часто устанавливают под углом, равным широте. Регулируемые стойки позволяют менять его 2-4 раза в год для повышения выработки.

После подготовки начинается монтаж на объекте. Здесь вы найдете ответ на вопрос: как правильно установить солнечные панели? Процесс включает несколько ключевых шагов, требующих аккуратности и точности. Начинают с установки крепкого несущего каркаса, затем фиксируют солнечные модули. Далее выполняется электрическое соединение панелей между собой и подключение к остальным компонентам системы. Важно точно соблюдать угол наклона солнечных панелей, заданный на этапе проектирования.

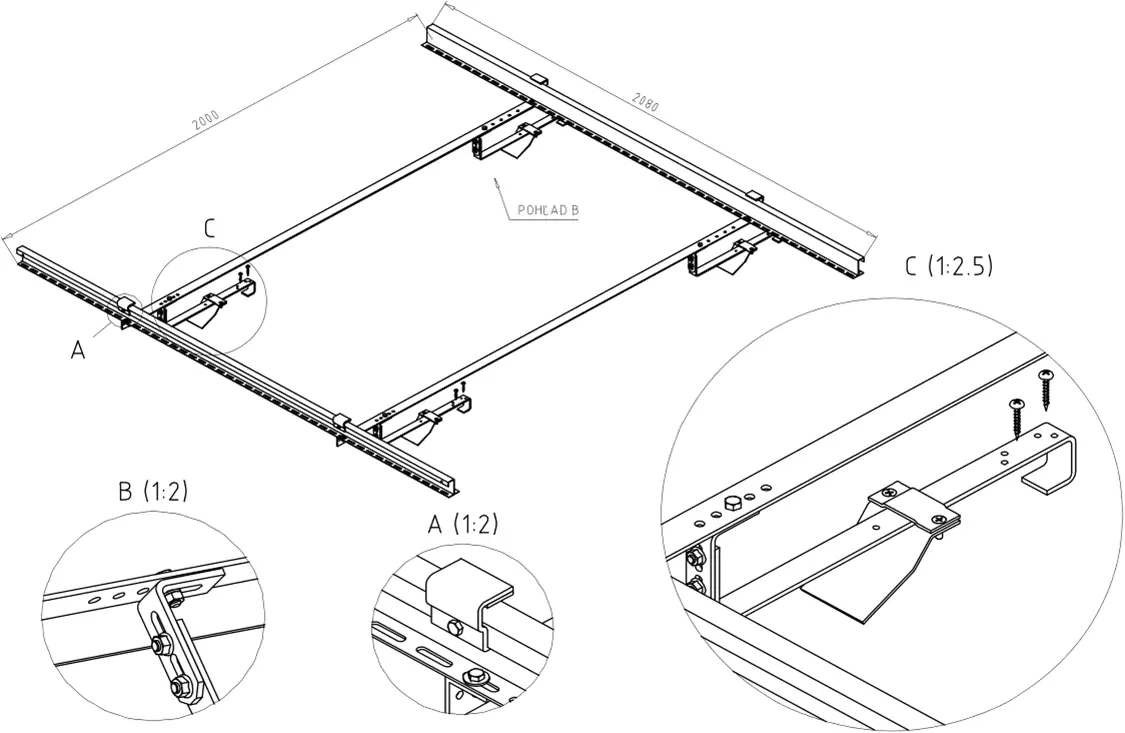

Крепление конструкций и каркаса

Прочный и надежный каркас – основа безопасной установки. Для крыши используют специальные алюминиевые или стальные рельсы и кронштейны, рассчитанные на ветровую и снеговую нагрузку региона. Их монтируют непосредственно к стропилам или обрешетке крыши через гидроизоляцию, используя длинные саморезы. Для плоских крыш или наземного монтажа применяют стойки и треугольные опоры с возможностью регулировки угла. Каждая панель фиксируется на каркасе в четырех точках специальными зажимами (клипсами), исключающими сдвиг и повреждение. Перед установкой модулей проверяют надежность всех соединений.

Подключение панелей между собой

Электрическое соединение панелей между собой определяет общее выходное напряжение и ток системы. Существует два основных способа: последовательное и параллельное. При последовательном соединении (+) одной панели подключается к (-) следующей; напряжение суммируется, ток остается равным току одной панели. При параллельном соединении (+) всех устройств соединяются вместе и (-) вместе. Ток суммируется, напряжение остается равным напряжению одной панели. Схема включения (комбинация последовательно и параллельно) выбирается исходя из параметров контроллера и требуемого напряжения системы. Применяют специальные водонепроницаемые разъемы MC4.

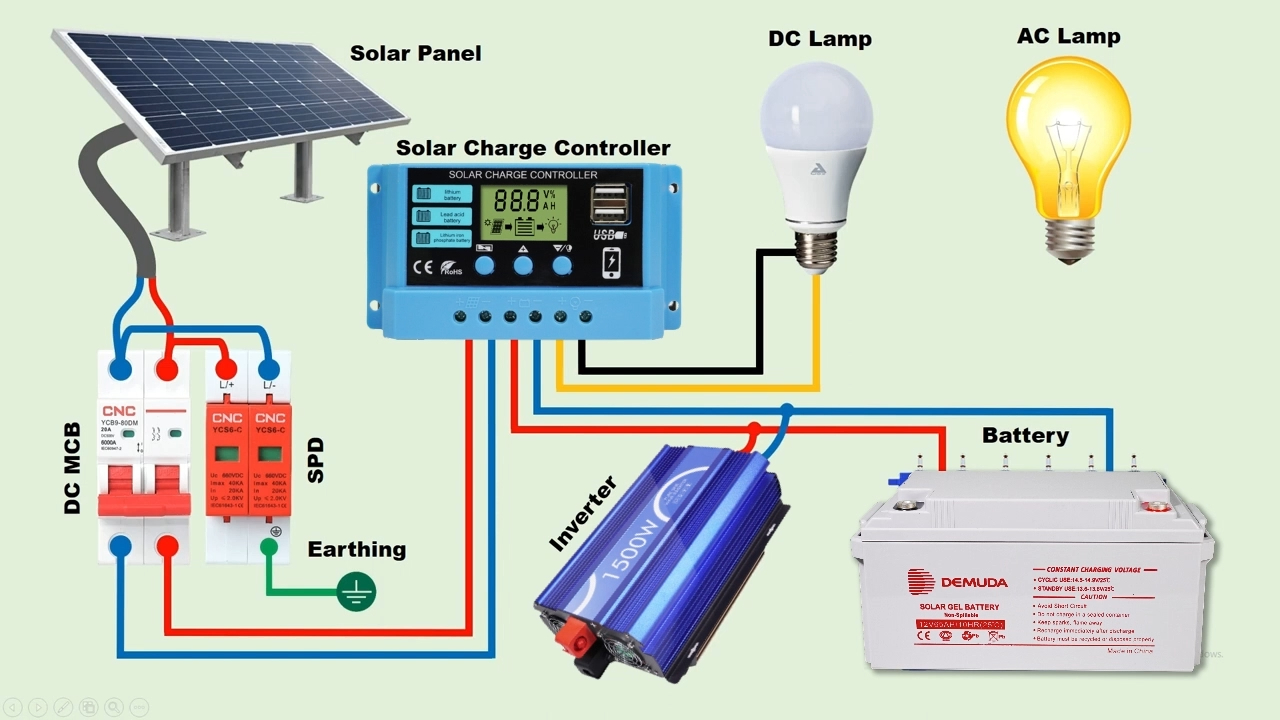

Соединение с контроллером заряда и инвертором

Контроль солнечных панелей и защиту АКБ обеспечивает контроллер заряда. От собранной линии панелей (+ и -) прокладывается кабель до входных клемм центрального модуля (обязательно через предохранитель!). Контроллер регулирует напряжение и ток заряда, предотвращая перезаряд и глубокий разряд аккумуляторов. От выхода устройства с пометкой «Battery» или «АКБ» кабель присоединяют к клеммам аккумуляторной батареи. Инвертор подключается напрямую к АКБ (через предохранитель!) и преобразует постоянное напряжение (12В/24В/48В) в переменный ток 220В для питания бытовых приборов.

Даже небольшие промахи при монтаже снижают производительность или повредить систему. Понимание, что нужно для солнечной панели и как избежать проблем, очень важно. Распространенные ошибки связаны с недостаточным учетом внешних факторов и нарушением правил электромонтажа. Их легко предотвратить, если знать о них заранее.

Вот некоторые из них:‍

• неправильный угол или ориентация;
• тень от деревьев и других объектов;
• слишком длинные кабели и потери на сопротивлении.

Неправильный угол или ориентация

Ошибка в выборе угла наклона или направления установки панелей – самая дорогая. Если солнечный генератор направлен не на юг или угол слишком пологий, крутой для сезона, выработка падает на 20-40% от максимально возможной. Панели, установленные на восток или запад, дадут пик мощности утром или вечером, но не в полдень. Всегда ориентируйте модули строго на юг (максимальное попадание лучей) и выставляйте угол, подходящий для вашей широты и сезона (используйте регулируемые стойки или фиксируйте под среднегодовым значением).

Тень от деревьев и других объектов

Тень – злейший враг фотоэлектрических систем. Даже небольшое затенение от ветки, трубы или антенны на часть панели вызывает «эффект бутылочного горлышка», резко снизив выработку всей последовательной цепочки (строки). Источник тока на солнечных лучах должен быть абсолютно свободен от затенения в течение всего светового дня, особенно с 10 до 16 часов. Тщательно проанализируйте траекторию солнца в разные сезоны, учитывая высоту окружающих объектов. Регулярно подрезайте деревья. Если полное избегание тени невозможно, используйте микроинверторы или оптимизаторы мощности на каждой панели.

Слишком длинные кабели и потери на сопротивлении

Потери энергии в кабелях – еще одна скрытая проблема. Сопротивление провода зависит от его длины и площади поперечного сечения (толщины). Чем длиннее линия и тоньше жила, тем больше напряжение падает на нем, тем меньше доходит до потребителя или АКБ. Для снижения потерь (менее 3%) рекомендуем:

• использовать короткие пути прокладки;
• применять кабели с достаточным сечением (рассчитывается исходя из тока и длины);
• избегать длинных линий на участках постоянного тока.

Обычно панели генерируют энергию только днем. Для обеспечения круглосуточного питания потребуется автономная система, включающая другие функциональные узлы. Правильная схема подключения солнечной батареи в такой системе обеспечивает надежное накопление и преобразование энергии. Стандартная автономная конфигурация включает:

• солнечные панели;
• контроллер заряда;
• аккумуляторы;
• инверторы.

Дополнительно подключают генераторы для создания полноценных резервных источников.

Работа в связке с аккумуляторами и инверторами

Аккумуляторы – необходимый компонент для хранения энергии, выработанной приемником солнечных лучей днем, для использования вечером, ночью или в пасмурную погоду. Контроллер (например, MPPT) оптимизирует зарядный ток АКБ, продлевая их срок службы. Инвертор преобразует постоянное напряжение батарей (12В, 24В, 48В) в переменный ток 220В/50Гц, необходимый для питания стандартных бытовых устройств. Мощность инвертора должна соответствовать пиковой нагрузке в доме. Качественная BMS (система управления батареей) для АКБ контролирует параметры АКБ, увеличивая их долговечность.

Накопительные решения для резервного питания

Надежный накопитель солнечной энергии – основа резервного питания при отключениях сети. Современные LiFePO4 аккумуляторы подходят для этой роли благодаря долговечности (тысячи циклов), высокой производительности, безопасности и устойчивости к глубоким разрядам. Они накапливают излишки энергии, произведенные днем, и отдают их ночью или при необходимости. Модульная конструкция позволяет легко наращивать емкость системы. Такие решения (например, VOLTS Battery) обеспечивают автономию дома на часы или даже дни.

Чтобы ваша солнечная электростанция работала на полную мощность десятки лет, нужно следовать правилам проектирования, монтажа и эксплуатации. Главные факторы успеха: точный расчет мощности, подходящее размещение без теней, правильный угол и ориентация, качественные комплектующие (панели, контроллер MPPT, АКБ LiFePO4, инвертор), грамотная электропроводка (короткие пути, толстый кабель), регулярное обслуживание (чистка панелей). Узнать, как подключить солнечную панель правильно, вы можете в компании VOLTS. Там же есть все нужное оборудование для генерации и накопления.
