Как правильно подключить ИБП или инвертора к газовому котлу и насосам

Распространенной ошибкой стала попытка запитать котел и насосы через обычные компьютерные ИБП, которые выдают аппроксимированную синусоиду или меандр. Такая форма напряжения вызывает перегрев и преждевременный выход из строя электродвигателей насосов, а также создает помехи для платы управления котла. Это связано с особенностями индуктивных процессов внутри агрегата. Сердечник переходит в насыщение, из-за чего сильно нагревается, что приводит к уменьшению КПД.

Другой частый просчет – использование маломощных устройств или аккумуляторов недостаточной емкости, не способных выдержать высокие пусковые токи и гарантировать работу системы в течение необходимого времени. Игнорирование этого фактора ведет к моментальному разряду батарей и отключению оборудования при исчезновении напряжения в сети.

Непонимание принципа организации электропитания также ведет к грубым ошибкам. Десятки пользователей подключают к резервному источнику всю розеточную группу в котельной, включая маловажные потребители, что ведет к перегрузке инвертора и быстрой разрядке АКБ. Крайне опасно пренебрегать защитным заземлением или использовать для него нулевой рабочий проводник, что может стать причиной поражения электрическим током. Чтобы избежать этих проблем, необходимо строго следовать официальной инструкции и еще раз проверить правильность схема подключения ИБП до первого пуска. Рассмотрим типовые ошибки, которые допускают десятки пользователей:

1. Применение неподходящего типа ИБП (со ступенчатой или прямоугольной синусоидой).
2. Неверный расчет общей мощности нагрузки и пусковых токов.
3. Использование аккумуляторных батарей малой емкости или не предназначенных для циклического режима.
4. Отсутствие отдельного автоматического выключателя на линии питания ИБП.
5. Неправильное сечение кабелей, ведущее к падению напряжения и перегреву.
6. Подключение неважных потребителей к выходу бесперебойника.
7. Игнорирование необходимости качественного заземления корпуса и клемм.

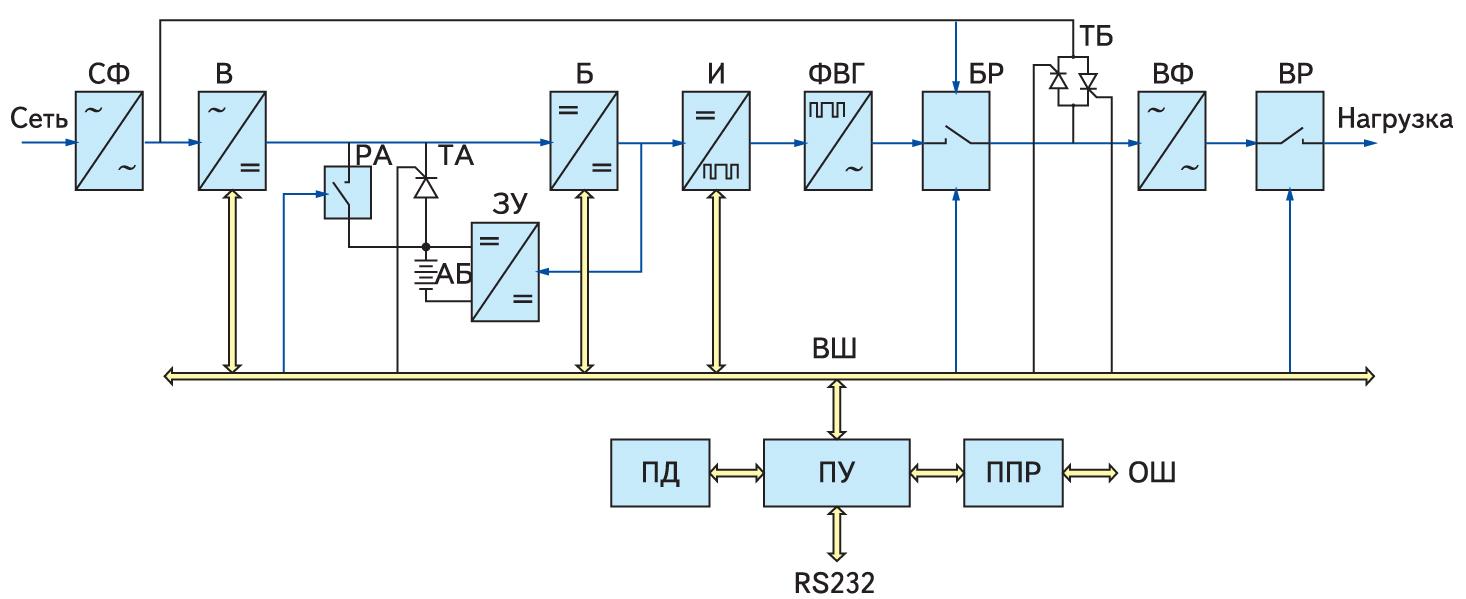

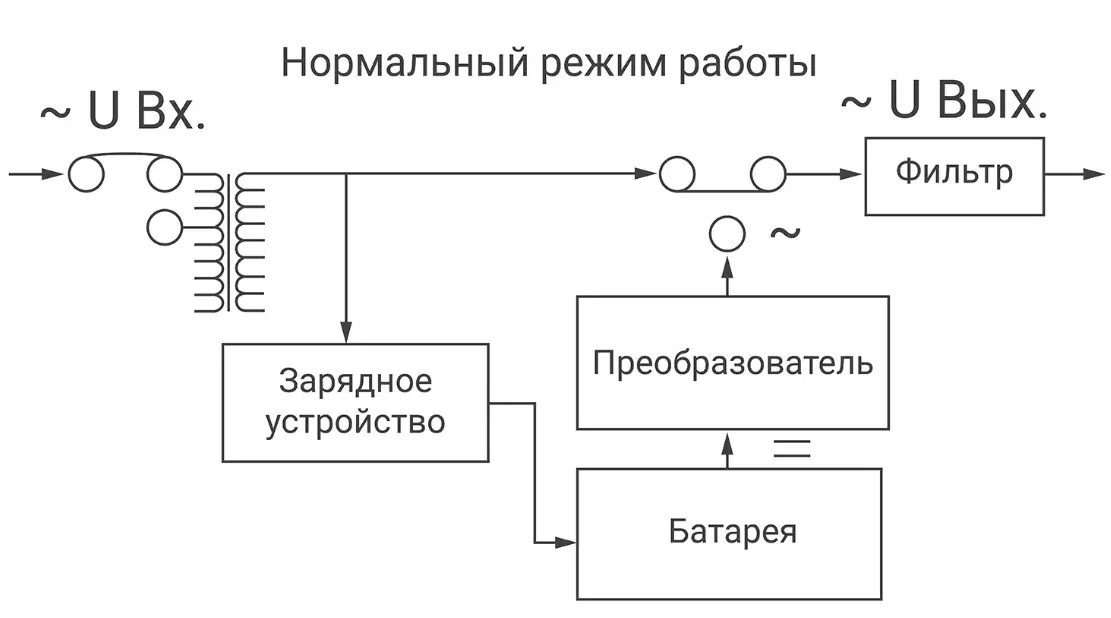

Корректное подключение инвертора к системе отопления начинается с комплексного аудита. Данная система представляет собой цепь последовательно соединенных элементов, гарантирующих автономность:

1. Первым звеном станет сам инвертор, преобразующий постоянное напряжение от батарей в переменное 220В с чистой синусоидальной формой.
2. Далее в цепь включается блок внешних аккумуляторов достаточной емкости, подобранный исходя из мощности нагрузки и требуемого времени резерва.
3. Обязательным элементом выступает также защитная автоматика: автоматический выключатель, установленный до бесперебойника, и устройство защитного отключения (УЗО) для предотвращения коротких замыканий и токов утечки после него.

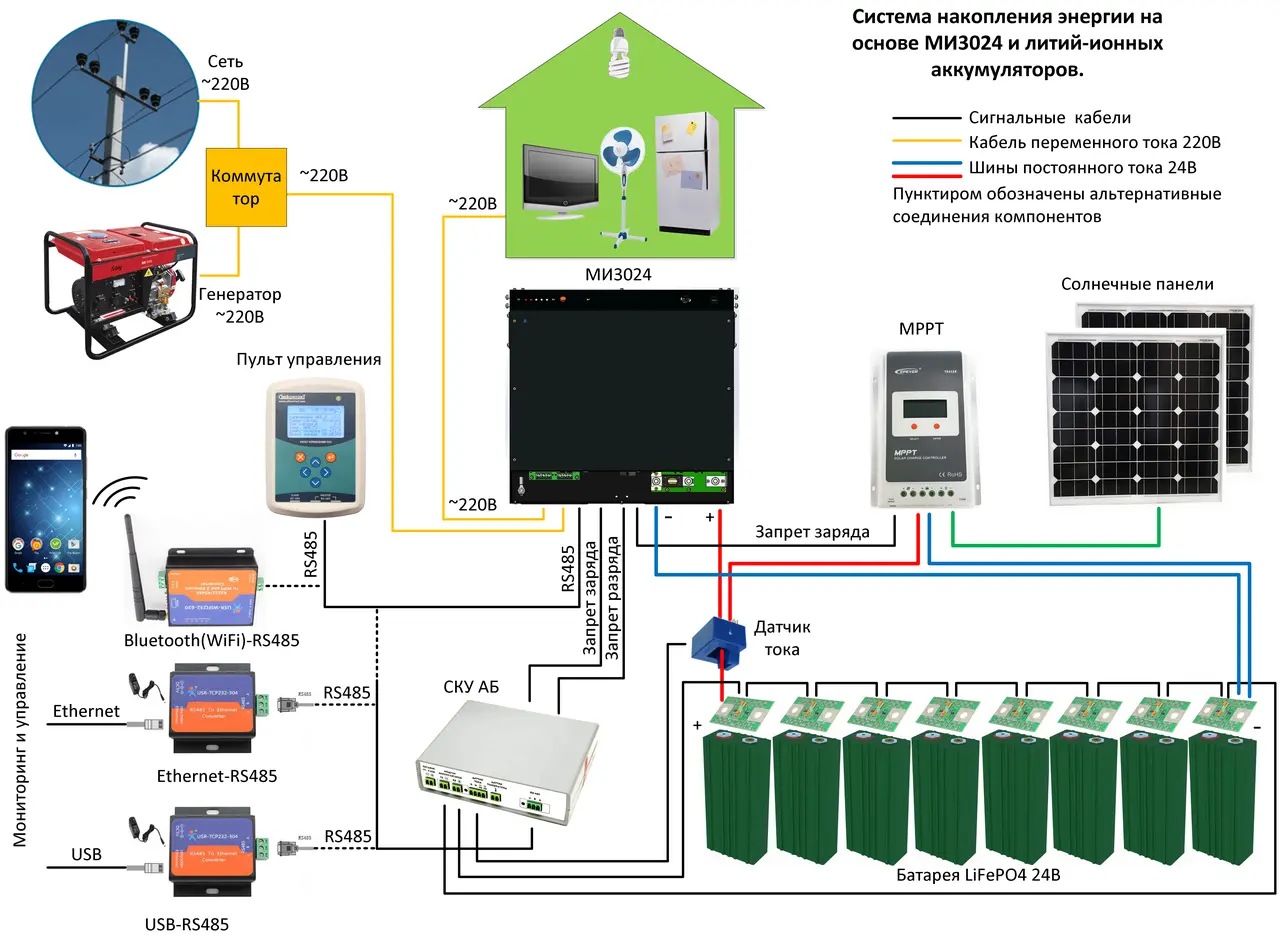

Процесс монтажа требует внимательности, так как легко допустить ошибку. Силовой кабель от квартирного щитка подключается на вход инвертора через двухполюсный автомат, номинал которого соответствует мощности устройства. К выходным клеммам питателя, через устройство защитного отключения, подключается только важное оборудование: газовый котел и циркуляционные насосы. Никакие другие потребители к этой линии присоединять нельзя. Внешние аккумуляторы соединяются между собой последовательно или параллельно-последовательно для достижения необходимого напряжения (обычно 12В, 24В или 48В) и подключаются к соответствующим клеммам инвертора с помощью медных проводов большого сечения, чтобы минимизировать потери.

Дополнительные рекомендации по монтажу и безопасности

Чтобы понять, как подключить ИБП к газовому котлу, необходимо уделить особое внимание месту размещения оборудования. Современные аккумуляторные батареи не выделяют при зарядке никаких вредных веществ, но все же рекомендуется устанавливать их в хорошо проветриваемом нежилом помещении, так как в процессе заряда могут выделяться взрывоопасные летучие вещества (это касается старых свинцово-кислотных и щелочных элементов). Температура в этом помещении должна быть стабильной, поскольку холод значительно снижает реальную емкость АКБ (относится ко всем типам, кроме литий-железо-фосфатных). Сам инвертор нельзя располагать вплотную к котлу или в местах с повышенной влажностью, чтобы избежать перегрева и конденсата. Все соединения должны быть надежно затянуты, а кабели уложены так, чтобы исключить риск их случайного повреждения или возгорания.

Долговечность комплекса электропитания зависит от регулярного обслуживания и мониторинга. Не реже раза в квартал следует проверять напряжение на аккумуляторах под нагрузкой и степень затяжки клеммных соединений. Для увеличения срока службы АКБ рекомендуется использовать термокомпенсирующее зарядное устройство, которое регулирует напряжение заряда в зависимости от температуры окружающего воздуха. Важно помнить, что любое вмешательство в систему должно производиться при полностью отключенном питании. Соблюдение этих правил не только гарантирует бесперебойную работу, но и обеспечивает электробезопасность.

Необходимо учитывать и выполнять следующие требования:

1. Выбирать правильное сечение кабелей. Для подключения АКБ используйте медные провода большого размера, чтобы избежать значительных потерь и перегрева.
2. Установка защитной автоматики. Обязательно используйте автоматический выключатель и УЗО на входе линии питания ИБП для аварийного отключения.
3. Одновременно контролируйте температуру батарей. Размещайте АКБ в помещении с температурой +10…+25°C. Используйте термокомпенсацию заряда.
4. Регулярно проверяйте соединения. Осматривайте и подтягивайте клеммы на аккумуляторах и в клеммных колодках инвертора каждые 3-6 месяцев.
5. Организуйте интенсивную вентиляцию. Обеспечьте хороший воздухообмен в помещении с батареями для отвода газов.
6. Не применяйте совместное подключение нескольких приборов к одной линии, кроме котла и насосов, чтобы избежать перегрузки.

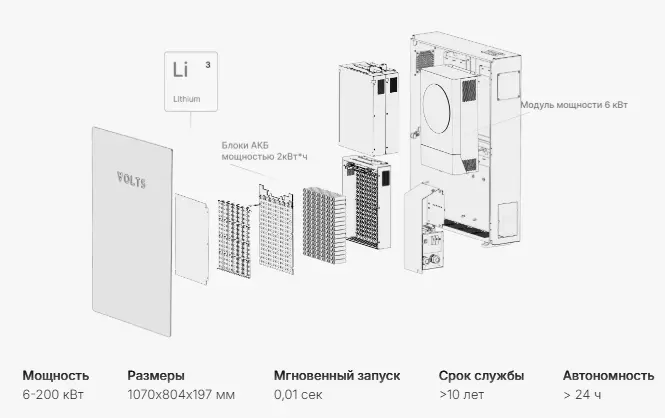

Современной альтернативой традиционным решениям станут гибридные инверторы, такие как модель VOLTS Emperor 4000, который объединяет в себе функции бесперебойника, зарядного устройства и стабилизатора. Это off-line устройство с байпасом обеспечивает чистую синусоиду на выходе и время переключения на аккумуляторы всего 50 мс, что полностью незаметно для чувствительной электроники котла. Его главное преимущество – встроенная аккумуляторная батарея повышенной емкости 249,6 А*ч, что гарантирует работу системы отопления мощностью до 4 кВт в течение нескольких часов. Широкий диапазон входного напряжения (90-280 В) означает, что инвертор будет корректно работать даже в сетях с сильными просадками, стабилизируя питание для оборудования без постоянного перехода на АКБ. Это комплексный ответ на вопрос, как подключить бесперебойник к насосу отоплени,* без покупки дополнительных внешних батарей.

Мощности данного устройства достаточно для питания всего критически важного оборудования: газового котла, нескольких циркуляционных и скважинных насосов. Его пассивное охлаждение делает работу бесшумной, что важно для жилых помещений. Для монтажа не требуется глубоких знаний, но необходимо строго следовать инструкции: подключение выполняется через клеммную колодку непосредственно в разрыв силового кабеля, идущего к котлу, с обязательным использованием внешнего автоматического выключателя. Такой инвертор для котла отопления максимально упрощает схему, повышая надежность всей системы благодаря встроенной защите от перегрузки, короткого замыкания и перегрева, избавляя пользователя от необходимости самостоятельного подбора и обслуживания внешних АКБ.

Для гарантированной бесперебойной работы котельного оборудования необходимо учесть несколько важных факторов. Первым делом требуется произвести точный расчет суммарной мощности нагрузки с учетом высоких пусковых токов электродвигателей насосов, которые могут в 3-5 раз превышать номинальные. Исходя из этого расчета, подбирается источник бесперебойного питания с запасом по мощности и обязательно с выходным синусоидальным сигналом. Не менее важен правильный выбор емкости внешних или встроенных аккумуляторных батарей, от которых напрямую зависит длительность автономной работы при отключении сети. Соблюдение всех этих условий станет залогом того, что система будет функционировать стабильно и надежно в течение всего отопительного сезона.

Важно понимать, что даже самая совершенная техника требует грамотного монтажа и периодического обслуживания. Перед тем, как подключить ИБП к газовому котлу, необходимо убедиться в качестве электропроводки и наличии надежного защитного заземления. Все соединения должны выполняться с помощью прочных термостойких клеммников и кабеля соответствующего сечения. Регулярная проверка напряжения на аккумуляторах и состояния контактов поможет вовремя выявить и устранить потенциальные риски. Следование этим рекомендациям и инструкциям производителя исключает незапланированные отключения и дорогостоящий ремонт, обеспечив тепло и комфорт в доме независимо от состояния внешних сетей.
