ИБП для дома: питание всех 3-х фаз

Когда речь идет о частных домах, первая ассоциация с электричеством — это розетка и свет. Но как только появляется теплый пол, электрокотел, насосы, зарядная станция для авто или даже мастерская с оборудованием, система мгновенно выходит за пределы стандартной нагрузки. И вот тут на арену выходит трехфазка.

Трехфазное питание дает распределить энергопотребление между тремя независимыми фазами, давая стабильную подачу тока и снижая риск перегрузки. В обычной однофазной сети под нагрузкой могут «проседать» напряжения, особенно если подключено мощное оборудование. В то время как трехфазной системе доступно более равномерное распределение мощности.

В бытовых условиях такая схема применима для электрических плит, насосных станций, зарядок электромобилей, сварочного аппарата или теплого пола, запитанного сразу на несколько линий. Подключение 3 фаз гарантирует стабильное питание без скачков и просадок. При подключении 3х фазного ИБП провалы в одной линии компенсируются двумя другими. В питающей сети не возникает перекоса, а соседи не ощущают дискомфорт в виде мерцающих лампочек.

Появляется еще одна задача: что делать при отключении электроэнергии? Сильно чувствительные устройства не переживут внезапный обрыв. И вот тогда становится актуальным вопрос о трехфазных источниках резервного питания. Но прежде нужно разобраться, как подключить три фазы в частном доме.

Задуматься стоит еще на этапе проекта. От выбора схемы зависит не только стабильность, но и то, как будет работать 3-фазный переключатель резервного питания.

Сначала рассмотрим особенности проектирования трехфазной электрики:

1. В щиток вводят 4-жильный провод СИП 16 мм², три фазы и нейтральный проводник.

2. Подключают СИП через переходные клеммники и автоматы без непосредственного контакта с медными жилами.

3. От вводного шкафа в распределительный ведут кабель 5×6 с медными жилами.

4. При прокладке в земле используют бронированные кабели в двойной изоляции.

5. Перед тем, как правильно распределить три фазы в частном доме, устанавливают общий автоматический выключатель, выдерживая селективную способность от большего к меньшему.

Если трехфазная сеть уже имеется, то резерв, ИБП и нагрузку переключают между фазами одним из следующих способов:

• ручной;

• автоматические коммутаторы;

• полноценный трехфазный ИБП.

Вариант I. Ручное подключение фаз

Самое легкое — использовать переключатель резервного питания 3-фазный ручной. Это выглядит как блок с тумблерами или ручками, который дает вручную перенаправить нагрузку с обесточенной фазы на работающую. Легкий вариант, когда отключения случаются нечасто, и автоматизация не требуется.

Важно понимать. Коммутация требует присутствия человека и знания схемы подключения. В случае ошибки легко повредить оборудование. Особенно, если не соблюдена номинальная нагрузка или требуется быстрое восстановление питания.

Вариант II. Автоматическое подключение части нагрузки с других фаз к резервной фазе

В этом варианте подключается устройство, которое при исчезновении напряжения на одной из линий автоматически переключит часть нагрузки на оставшиеся рабочие фазы. Такая система не требует ручного вмешательства и справляется быстрее.

Подобная схема используется, когда нужно объединить три фазы в одну, но только в аварийных ситуациях. Например, двигатели, насосы или питание для холодильника остаются в работе, пока в доме решается проблема с основной подачей электроэнергии.

Вариант III. Автоматическая коммутация фаз

Для домов с повышенными требованиями к стабильности трехфазного питания существует шанс установки системы с автоматическим переключателем, который не только меняет нагрузку вручную, а делает это сам, без участия человека.

Автоматический переключатель резервного питания — не совсем точное название для таких систем, потому что он именно автоматический. Эти устройства отслеживают состояние каждой фазы, анализируют параметры тока и мгновенно реагируют на пропадание напряжения.

Преимущество в том, что при сбое на одной из линий срабатывает мгновенное переключение на другую фазу, давая сохранить питание для наиболее важных потребителей без длительных перерывов. Это особенно важно для оборудования, чувствительного к перебоям — например, серверов, медицинских приборов, систем безопасности.

Вариант IV. Трехфазные ИБП

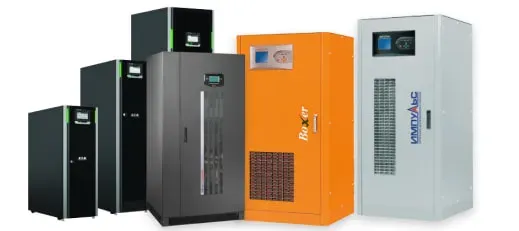

Для полного избавления от скачков и аварий устанавливают трехфазные ИБП. Это устройства, способные поддерживать стабильное трехфазное питание в случае перебоев с основной сетью. Бывают как компактные, так и большие напольные модели на 10 кВА и более.

Такое решение подходит для домов, где мощности потребителей велики и важна бесперебойная работа всей системы. Для работы такой системы не требуется подключение дополнительных коммутаторов. Он автоматически переходит на АКБ и обратно при восстановлении питания в центральной сети.

Так как нагрузка непрерывно питается от батарей, на выходе отсутствуют скачки и микропаузы.

Организация трехфазной системы в доме требует понимания основных моментов:

• Равномерное распределение нагрузки по трем фазам помогает избежать перегрузок и просадок напряжения.

• Не стоит объединять три фазы в одну без расчетов — такой подход приводит к перегреву проводки и выходу из строя техники.

• Правильный выбор проводов, автоматов и защитных устройств дает безопасность и долговечность сети.

• Важно установить переключатель резервного питания или автоматический коммутатор — это гарантия быстрого восстановления подачи электроэнергии.

• Использование доброкачественных кабелей и правильное подключение гарантируют службу всей системы.

Хотя трехфазное питание имеет много плюсов, стоит учитывать и минусы:

• Сложность монтажа требует опыта и навыков, чтобы правильно выполнить подключение.

• Стоимость оборудования и установки значительно выше, чем у однофазных систем.

• При неправильной балансировке нагрузок появляется перекосы, что негативно сказывается на работе техники.

• Необходимость регулярного обслуживания и проверки защитных устройств.

Список основных рекомендаций при работе с трехфазной системой:

1. Не экспериментировать с самостоятельным объединением трех фаз в одну без консультации с профессионалами.

2. Использовать только сертифицированные и проверенные источники бесперебойного питания и коммутационные устройства.

3. Планировать систему с учетом всех нагрузок и аварийных ситуаций.

4. Регулярно проверять состояние проводки и защитных устройств.

Трехфазный источник бесперебойного питания — незаменимое устройство для частных домов с большой нагрузкой и необходимостью стабильного электроснабжения. В отличие от однофазных моделей, такие ИБП дают сбалансированное питание по всем трем фазам, что крайне важно для правильной работы бытового и промышленного оборудования.

Преимущества трехфазного ИБП:

• Дает равномерное распределение мощности и тока между тремя фазами.
• Гарантирует стабильное и непрерывное питание даже при резких перепадах в сети.
• Дает подключать крупное оборудование, требующее трехфазного питания, без риска повреждений.
• Дает защиту от скачков напряжения и кратковременных отключений.

Такие устройства обычно имеют встроенные аккумуляторные батареи с большим ресурсом и расширением емкости для увеличения времени резервного питания.

Монтаж трехфазной проводки в частном доме требует внимательного планирования и учета особенностей нагрузки. Существует несколько вариантов подключения трехфазной сети, каждый из которых имеет преимущества и ограничения. Выбор подходящего метода зависит от типа оборудования, потребляемой мощности и условий эксплуатации. Важно понимать, как объединить три фазы в одну и правильно организовать подключение для обеспечения надежной и безопасной работы системы.

Вариант I. Ручное подключение фаз

В этом случае происходит традиционное распределение нагрузки по трем фазам вручную. Для переключения между фазами используют переключатель резервного питания.

Этот способ подходит для небольших домов, где не требуется автоматическая балансировка нагрузки, а при отключении одной из фаз пользователь самостоятельно переключает питание на другую.

Вариант II. Автоматическое подключение части нагрузки с других фаз к резервной фазе

В данном подходе часть нагрузок автоматически переключается на работающую фазу с помощью специальных реле и автоматики. Это амплифицирует надежность питания и снижает риск отключения критически важных приборов.

Вариант III. Автоматическая коммутация фаз

Автоматическая система коммутации фаз дает подключать нагрузку к одной из трех фаз в зависимости от состояния сети и наличия напряжения. Такая схема дает бесперебойное питание даже при аварийных ситуациях и отключениях одной или двух фаз.

В состав системы входит переключатель резервного питания 3-фазный, который самостоятельно выбирает рабочую фазу и перенаправляет на нее питание. Это существенно снижает вероятность отключения электропитания и защищает оборудование от перепадов напряжения.

Вариант IV. Трехфазные ИБП

Это продвинутый и удобный способ организации надежного электроснабжения дома с трехфазной сетью. Трехфазные ИБП дают:

• Одновременную защиту всех трех фаз.
• Поддержание стабильного напряжения и тока в режиме резервного питания.
• Подключения как к однофазной, так и к трехфазной нагрузке.

Системы такого типа комплектуются мощными аккумуляторными батареями, что гарантирует длительную работу в автономном режиме при отсутствии основного электроснабжения.

Для правильной работы трехфазной сети важно учитывать несколько рекомендаций:

1. Использовать доброкачественные кабели и провода, рассчитанные на нагрузку по каждой фазе.

2. Правильно распределять нагрузку между фазами, чтобы избежать перегрузок и перекосов.

3. Устанавливать защитные устройства — автоматические выключатели, УЗО и переключатель резервного питания или автоматический.

4. Регулярно проверять состояние аккумуляторных батарей и систем резервного питания.

5. Дать грамотное заземление и подключение нулевого проводника для безопасности.

Несмотря на очевидные преимущества, трехфазная сеть имеет и минусы:

• Сложность монтажа и наладки, требующая профессионального подхода.
• Более высокая стоимость оборудования и кабелей.
• Необходимость регулярного технического обслуживания и контроля.
• В случае сбоев понадобится сложная диагностика для выявления неисправности.

Тем не менее, для домов с большой нагрузкой и оборудованием, требующим трехфазного питания, такие затраты оправданы.

Трехфазное питание становится все более востребованным в частных домах, где есть необходимость подключать мощные бытовые приборы, котлы и другое оборудование. Правильно организованная трехфазная система с использованием надежного источника бесперебойного питания дает стабильность, безопасность и защиту техники.

Основные рекомендации для выбора и подключения трехфазной сети с ИБП:

• Определить необходимую мощность и характеристики нагрузки, которую нужно защитить.
• Выбрать подходящий тип ИБП: от ручного переключателя до автоматической коммутации или полноценного трехфазного ИБП.
• Дать грамотный монтаж проводов и защитных устройств с учетом норм безопасности.
• Регулярно проводить диагностику и профилактическое обслуживание аккумуляторных батарей и системы в целом.
• Учитывать особенности эксплуатации и расширения системы в будущем.

Организация трехфазного электроснабжения дома — это задача, требующая внимательного подхода, но результат оправдывает затраченные усилия. Такой подход дает надежное и стабильное питание всех бытовых и технических приборов, защиту от сбоев и длительную автономную работу при отключениях электроэнергии.

Использование современного трехфазного ИБП с доброкачественными аккумуляторами и правильная настройка системы создают комфорт и безопасность в доме на годы.
